该参数为经过用户定义的最佳拟合后，截面中的弦线角。
PC-DMIS Blade 中的角通常为正逆时针方向（从 Ｚ 轴负向看过去）。
将最佳拟合后的实际弦线与标称弦线对比。因为当叶片的弧变化了之后前缘点和后缘点也要相应变化，所以弦线角不同于扭转角。
弦线角能够相对于参考截面进行测量表示。参见“相关计算”。

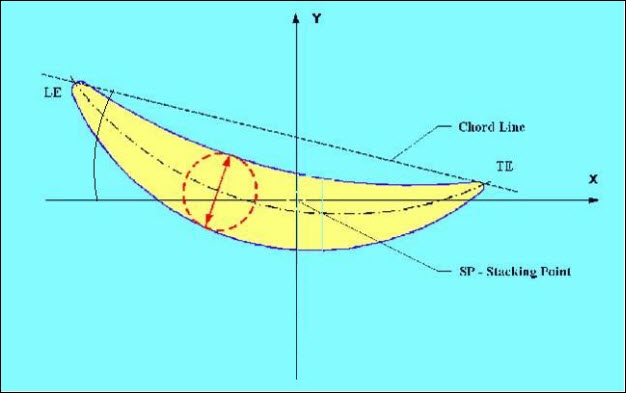

下图的弦角是弦线与 X 轴之间的角。
弦角示例
弦角方法间的比较
弦角的测量是从X正轴扫至弦线矢量进行的。弦线矢量总是两个定点之间的方向。这两点的确定取决于方法。弦线的矢量（方向）由从第一点到第二点定义。
| 方法 | 第一点 | 第二点 |
NOSETAIL |
前缘点（MCL 和 LE 投影相交） |
后缘点（MCL 和 TE 投影相交） |
卡尺 |
找到能与叶背曲线在两处接触的线，此点为与 LE 靠近的接触点。 |
找到能与叶背曲线在两处接触的线，此点为与 TE 靠近的接触点。 |
LE_DIST |
从前缘点到后缘点创建一条线。在线上创建一点，并且点离前缘点的距离是标准偏置 1。 创建一条通过创建点的直线，直线需与弦线垂直。将此直线与叶背面相交来确定第一点。 |
从前缘点到后缘点创建一条线。在线上创建一点，并且点离前缘点的距离是标准偏置 2。 创建一条通过创建点的直线，直线需与弦线垂直。将此直线与叶背面相交来确定第二点。 |
LE_TE |
从前缘点到后缘点创建一条线。在线上创建一点，并且点离前缘点的距离是标准偏置 1。 创建一条通过创建点的直线，直线需与弦线垂直。将此直线与叶背面相交来确定第一点。 |
从前缘点到后缘点创建一条线。在线上创建一点，并且点离前缘点的距离是标准偏置 2。 创建一条通过创建点的直线，直线需与弦线垂直。将此直线与叶背面相交来确定第二点。 |
STACK |
从前缘点到后缘点创建一条线。将集结点（原点）投影至创建的直线。然后，在线上创建一点，并且创建点离投影集结点的距离是标准偏置 1。创建点朝向 LE。 创建一条通过创建点的直线，直线需与弦线垂直。将此直线与叶背面相交来确定第一点。 |
从前缘点到后缘点创建一条线。将集结点（原点）投影至创建的直线。然后，在线上创建一点，并且创建点离投影集结点的距离是标准偏置 2。创建点朝向 TE。 创建一条通过创建点的直线，直线需与弦线垂直。将此直线与叶背面相交来确定第二点。 |
