라이브 이미지 뷰

측정 화면의, 얇은 측면 바에서, 비전 카메라의 라이브 뷰를 사용하기위해 라이브 보여주기 버튼 ()을 클릭할 수 있다. 이것은 라이브 이미지 뷰 (또는 라이브 뷰 창)라고 불리운다. 이 뷰의 목적은 실행 중에 특성에 대상을 배치할 수 있게 하는 것이다.

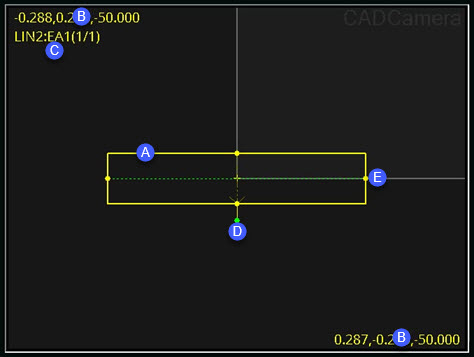

라이브 이미지 뷰의 예

1. 대상 - 대상이 화면 중앙에 나타난다. 이들 대상 인터페이스는 지점 감지에 사용되는 개별 영역을 나타낸다. 각 영역의 경우, 대상을 회전하고 크기를 조정하기위해 유색의 대상을 클릭하거나, 다른 핸들을 끌어서 각 대상 매개 변수를 제어할 수 있다.

2. FOV 좌표 - 뷰의 필드 (FOV) 좌표는 왼쪽 상단과 오른쪽 하단에있는 숫자이다.

3. 특성명 - ID 는 왼쪽 상단 번호 아래에 있다.

4. 회전 핸들 - 녹색 점은 회전 핸들이다. 대상을 회전하기위해 그것을 클릭하고 끈다.

5. 크기 핸들 - 노란색의 점은 크기 핸들이다. 대상을 크기 조정하기위해 그들을 클릭하고 끌 수 있다.

라이브 이미지 뷰에 대한 상세 정보는, PC-DMIS와 함께 오는 "PC-DMIS 비전" 도움말의 "라이브 뷰" 항목을 본다.
