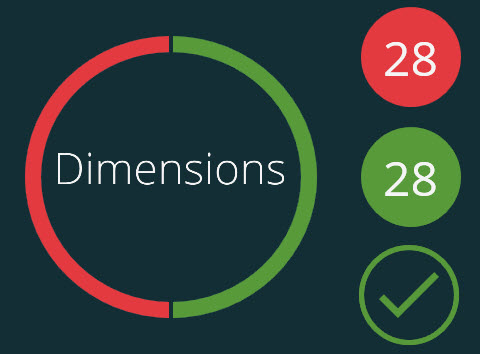

유색의 샘플 원 그래프
이 항목은 재생 목록이 아닌 단일 측정 루틴 실행에 대한 결과뷰를 위한 것이다. 재생 목록 결과 요약에 대한 정보를 보려면, "재생 목록 요약 뷰" 항목을 참조한다.
Inspect 가 측정 루틴 실행을 완료할때, 측정 화면은 실행 결과를 보여주기위해 변경된다. 오른쪽의 유색의 원 그래프와 숫자는 이 정보를 나타낸다:
실패 - 빨간색은 공차 밖 측정 축의 수를 나타낸다.
통과 - 녹색은 공차내 측정 축의 수를 나타낸다.
숫자 아래의 유색의 원은 Inspect가 보고서를 성공적으로 만들었음을 나타낸다:
- 이 아이콘은 Inspect 가 보고서를 만들었음을 의미한다.
- 이 아이콘은 Inspect 가 보고서를 만들지 않았음을 의미한다.
하단 바의 이들 버튼으로, 측정 결과를 어떻게 처리할지 결정한다:
다시 측정 - 활성화된 경우, 루틴을 다시 측정하기위해 이 버튼을 클릭할 수 있다.
측정 루틴이 보고서 파일을 생성하면 아래의 하나 이상의 단추가 또한 나타날 수 있다. 이들 버튼은 전체 보고서를 연다:
- 이 버튼은 Word 또는 일부 다른 .rtf 뷰어에서 .rtf 보고서를 연다.
- 이 버튼은 PDF 뷰어에서 .pdf 보고서를 연다.
- 이 버튼은 텍스트 편집기에서 .text 보고서를 연다.
이들 버튼은 PC-DMIS 보고서에 공통적지만, 추가 사항과 관련 소프트웨어 구성을 기반으로 다른 보고서 버튼을 볼 수 있다.
완료 - 이 버튼은 하단 막대와 측정 화면을 닫는다.
