) klikken om naar een live weergave van uw Vision-camera te gaan. Dit heet de Weergave Live beeld (of het venster Live weergave). Het doel van deze weergave is dat u tijdens de uitvoering doelen op elementen kunt plaatsen.In het scherm Meten, op de smalle zijbalk, kunt u op de knop Live weergave tonen () klikken om naar een live weergave van uw Vision-camera te gaan. Dit heet de Weergave Live beeld (of het venster Live weergave). Het doel van deze weergave is dat u tijdens de uitvoering doelen op elementen kunt plaatsen.

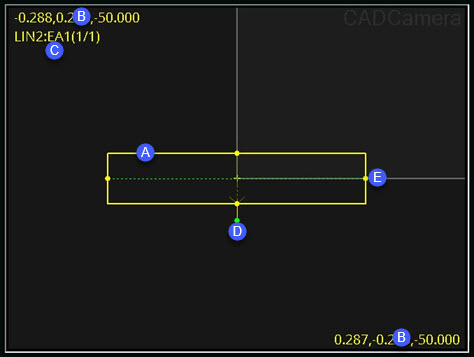

Voorbeeld van de weergave Live beeld
Doelen - Het doel staat in het midden van het scherm. Deze doel-interfaces vertegenwoordigen individuele gebieden die worden gebruikt voor puntdetectie. Voor elk gebied kunt u elke doelparameter besturen door op het gekleurde doel te klikken, of door de verschillende grepen te verslepen om het doel te draaien en de grootte ervan te wijzigen.
FOV-coördinaten - De gezichtsveld- (FOV)-coördinaten zijn de getallen linksboven en rechtsonder.
Naam element - De ID bevindt zich onder de getallen linksboven.
Rotatiegreep - De groene stip is een rotatiegreep. U kunt erop klikken en hem verslepen om het doel te draaien.
Formaatgrepen - De geel gekleurde stippen zijn formaatgrepen. U kunt erop klikken en ze verslepen om het formaat van het doel te wijzigen.
Zie het onderwerp "Live weergave" in de Help van "PC-DMIS Vision" die bij PC-DMIS wordt meegeleverd voor meer informatie over de weergave Live beeld.
