Widok Wykonanie listy odtwarzania ekranu Zmierz pokazuje postęp wykonania dla obu zwykłych list odtwarzania i dla list odtwarzania palet.
Inspect wykonuje procedury pomiaru w oparciu o kolejność zdefiniowaną w ustawieniach listy odtwarzania.
Jeśli użyjesz ustawienia Powtórzenie w celu powtórzenia listy odtwarzania, powtórzenia te pojawiają się jako ponumerowane wiersze. Na przykład "1/3" oznacza pierwsze z trzech wykonań i tak dalej.

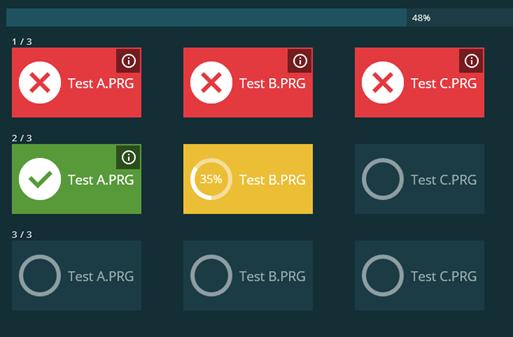

Przykład wykonania listy odtwarzania trzech procedur (A, B i C) powtarzanych trzykrotnie
Pomarańczowy - Oznacza, że pomiar dla tej procedury jest w toku. Okrągły wskaźnik postępu pokazuje postęp procesu.
Czerwony - Oznacza, że jeden lub więcej wyników pomiaru są poza tolerancją w tej procedurze.
Zielony - Oznacza, że wszystkie wyniki pomiaru w tej procedurze są w tolerancji.
Bezbarwny - Oznacza niezmierzone procedury.
Domyślnie wykonanie zatrzymuje się między procedurami i należy kliknąć Gotowe, żeby przejść do następnej procedury. Na dole ekranu pojawia się zielony pasek dla każdej procedury lub po zakończeniu wykonania każdej komórki. Pokazuje on "Pomiar ukończony" i zawiera następujące pozycje:
Podsumowanie - Ten przełącznik jest wyłączony aż do ukończenia wykonania całej listy odtwarzania. Możesz włączyć ten przycisk, aby w dowolnym czasie zobaczyć Widok podsumowania listy odtwarzania.
Zmierz ponownie - Mierzy ponownie ostatnią procedurę lub komórkę.
Gotowe - Zamyka wyniki pomiaru i przechodzi do następnej procedury lub komórki. Jeśli jest to pierwsza procedura lub komórka, powoduje zamknięcie ekranu.
Anuluj -
Zachowanie to można zmienić, jeśli włączysz opcję Auto kontynuacja w zakładce Ustawienia w oknie dialogowym listy odtwarzania. Aby uzyskać informacje, zobacz "Okno dialogowe Lista odtwarzania".
Ekran Opcja wykonania palety może się pojawić jako nakładka na górze siatki w celu wybrania komórek do wykonania oraz wszelkich początkowych wartości zmiennych. Aby uzyskać informacje, zobacz "Ekran Opcje wykonania palety".
Wykonanie rozpoczyna się w komórce pozycji początkowej (komórce nr jeden), a następnie przesuwa się przez siatkę, wykonując w kolejności każdą komórkę. Jeśli wybierzesz pominięcie jakichś komórek, głowica jedynie przechodzi nad nimi.
Jeśli użyjesz wyrównania ręcznego, tylko pierwsza komórka wykonuje wyrównanie. Pozostałe komórki używają wyrównania z pierwszej komórki.
Pojawia się widok palety Widok Wykonanie listy odtwarzania. Ten widok umożliwia zobaczenie postępu wykonania palety. Jeśli zostawisz ten ekran i zajdzie potrzeba powrotu do niego, na cienkim pasku bocznym możesz kliknąć przycisk Pokaż wykonanie listy odtwarzania (
).

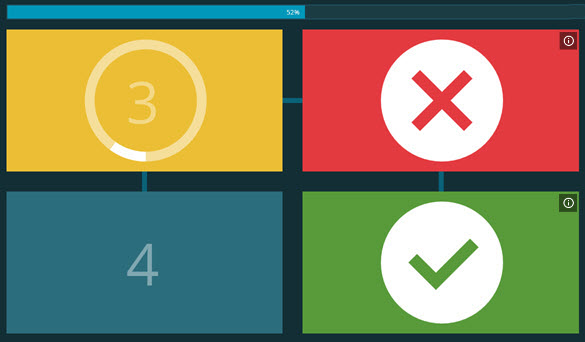

Przykład wykonania listy odtwarzania palety z czterema komórkami
Zauważ, że kolory w powyższym przykładzie oraz w poniższym kluczu pochodzą z Ciemnego motywu:
Ciemny turkusowy - Oznacza niewykonaną komórkę.
Czarny - Oznacza pominiętą komórkę.
Pomarańczowy - Oznacza, że pomiar dla tej komórki jest w toku. Okrągły wskaźnik postępu pokazuje postęp procesu.
Czerwony - Oznacza, że jeden lub więcej wyników pomiaru są poza tolerancją w tej komórce.
Zielony - Oznacza, że wszystkie pomiary w tej komórce są w tolerancji.
Niebieskie paski, które łączą komórki, wskazują kierunek wykonania.
Domyślnie wykonanie kontynuuje bez przerwania między komórkami palety. Zachowanie to można zmienić, jeśli wyłączysz opcję Auto kontynuacja w zakładce Ustawienia w oknie dialogowym listy odtwarzania. Aby uzyskać informacje, zobacz "Okno dialogowe Lista odtwarzania".
Wspólne elementy
Te elementy są wspólne dla obu styli list odtwarzania.
Pasek postępu u góry okna zapewnia ogólny procent ukończenia.
Po zakończeniu wykonania procedury lub komórki palety w górnym rogu każdej siatki pojawia się ikona. Możesz jej użyć do otwarcia raportu PDF dla tej komórki.
Możesz także później uzyskać dostęp do raportów z ekranu Wszystkie raporty.
Na końcu wykonania Widok wykonania listy odtwarzania pozostaje otwarty, aby umożliwić przeglądanie wyników wykonania. Pojawia się zielony pasek, jak to zostało opisane powyżej w "Zwykłe listy odtwarzania". Wyświetla "Wykonanie ukończone" i zawiera przyciski Gotowe oraz Zmierz ponownie.
