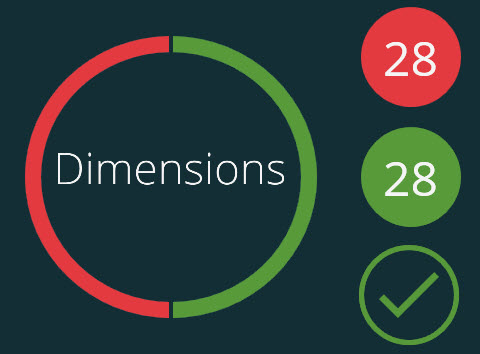

Przykładowy, kolorowy wykres okrągły
Ten temat dotyczy widoku wyników dla pojedynczego wykonania procedury pomiaru, a nie dla listy odtwarzania. Jeśli potrzebujesz informacji o podsumowaniu wyników listy odtwarzania, zobacz temat "Widok podsumowania listy odtwarzania".
Gdy Inspect skończy wykonywanie procedury pomiaru, ekran Zmierz zmienia się, żeby pokazać wyniki wykonania. Kolorowy wykres okrągły i kolorowe liczby po jego prawej stronie przedstawiają następujące informacje:
Niezaliczone - Czerwony oznacza liczbę osi wymiaru poza tolerancją.
Zaliczone - Czerwony oznacza liczbę osi wymiaru w tolerancji.
Kolorowy okrąg pod liczbami oznacza, czy Inspect wygenerował z powodzeniem raport:
- Ta ikona oznacza, że Inspect wygenerował raport.
- Ta ikona oznacza, że Inspect nie wygenerował raportu.
Za pomocą tych przycisków na dolnym pasku decydujesz, co robić z wynikami pomiaru:
Zmierz ponownie - Jeśli jest aktywny, możesz kliknąć ten przycisk, żeby ponownie wykonać procedurę.
Pojawić się może jeden lub więcej przycisków poniżej, jeśli procedura pomiaru wygenerowała plik raportu. Przyciski te otwierają pełny raport:
- Ten przycisk otwiera raport .rtf w programie Word lub w innych przeglądarkach .rtf.
- Ten przycisk powoduje otwarcie pliku raportu .pdf w przeglądarce PDF.
- Ten przycisk otwiera raport .txt w edytorze tekstowym.
Te przyciski są wspólne dla raportów PC-DMIS, ale możesz zobaczyć inne przyciski raportu w oparciu o konkretne dodatki i powiązane konfiguracje oprogramowania.
Gotowe - Ten przycisk zamyka dolny pasek oraz ekran Zmierz.
