A Visualização da execução da lista de reprodução da tela Medição mostra o progresso da execução tanto das listas de reprodução normais quanto das listas de reprodução dos paletes.
O Inspect executa as rotinas de medição segundo a ordem definida nas configurações da lista de reprodução.
Se a configuração Repetição é usada para repetir a lista de reprodução, tais repetições aparecem como linhas numeradas. Por exemplo, "1 / 3" significa a primeira de três execuções, e assim por diante.

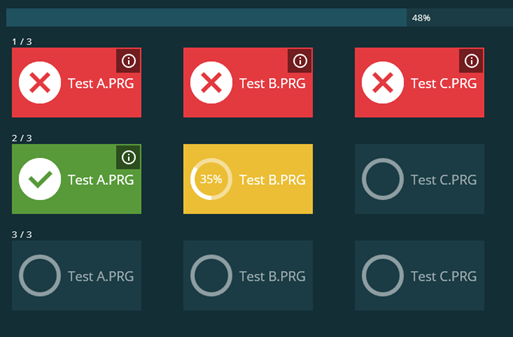

Exemplo de execução da lista de reprodução de três rotinas (A, B e C) repetida três vezes
Laranja - Indica que uma medição está sendo conduzida em tal rotina. Um indicador circular de progresso mostra seu progresso.
Vermelho - Indica que um ou mais resultados de medição estão fora da tolerância em tal rotina.
Verde - Indica que todos os resultados de medição da rotina estão fora da tolerância.
Sem cor - Indica rotinas onde não foram feitas medições.
Por padrão, a execução é pausada entre rotinas e você precisa clicar em Concluído para passar à próxima rotina. Uma barra verde aparece na parte inferior da tela depois da execução de cada rotina ou célula. Ela mostra "Medição concluída" e contém estes itens:
Resumo - Essa chave de alternância fica desativada até que toda a lista de reprodução seja executada. Você pode ativar essa chave a qualquer momento para ver a Visualização do resumo da lista de reprodução.
Medir novamente - Mede novamente a última rotina ou célula.
Concluído - Fecha os resultados da medição e passa para a próxima rotina ou célula. Se essa é a última rotina de medição ou célula, a tela é fechada.
Cancelar -
Esse comportamento pode ser mudado ativando-se a opção Continuar automaticamente na guia Configurações da caixa de diálogo da lista de reprodução. Para mais informações, consulte "A caixa de diálogo Lista de reprodução".
Listas de reprodução do palete
A tela Opções de execução do palete pode aparecer como uma sobreposição sobre a grade de células para permitir que você escolha as células a executar e os valores iniciais das variáveis. Para mais informações, consulte "A tela Opções de execução do palete".
A execução começa na célula da posição inicial (célula 1) e move-se pela grade executando as células sequencialmente. Se você define ignorar alguma célula, a sonda simplesmente passa direto sobre ela.
Se você usa um alinhamento manual, somente a primeira célula executa o alinhamento. As outras células usam o alinhamento da primeira célula.
Aparece uma visualização do palete em Visualização da execução da lista de reprodução. Essa visualização permite que você veja o progresso da execução do palete. Se você sair dessa tela e precisar voltar a ela, clique no botão Mostrar execução da lista de reprodução (
) na barra lateral fina:

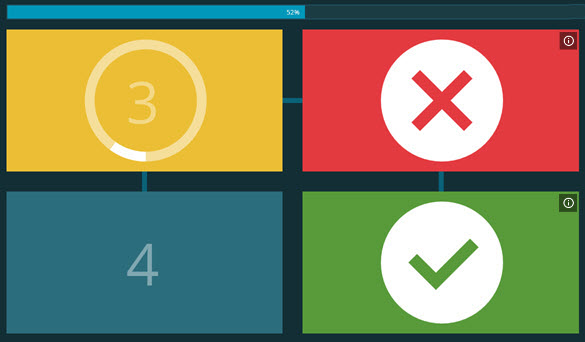

Exemplo de execução de lista de reprodução de palete de quatro células
Note que as cores no exemplo acima e na chave abaixo são do tema Escuro:
Azul-petróleo escuro - Indica uma célula não executada.
Preto carvão - Indica uma célula ignorada.
Laranja - Indica que uma medição está sendo feita na célula. Um indicador circular de progresso mostra seu progresso.
Vermelho - Indica que um ou mais resultados de medição estão fora da tolerância em tal célula.
Verde - Indica que todas as medições na célula estão dentro da tolerância.
As barras azuis que conectam as células indicam a direção da execução.
Por padrão, a execução continua sem interrupção entre as células do palete. Esse comportamento pode ser mudado desativando-se a opção Continuar automaticamente na guia Configurações da caixa de diálogo da lista de reprodução. Para mais informações, consulte "A caixa de diálogo Lista de reprodução".
Elementos comuns
Estes elementos são comuns nos dois estilos de lista de reprodução.
A barra de progresso no topo da janela fornece o percentual concluído geral.
Quando uma célula de palete ou rotina termina a execução, um ícone de informação aparece na parte superior de cada grade. Você pode usá-lo para abrir um relatório em PDF para a célula.
Você também pode acessar os relatórios posteriormente, a partir da tela Relatórios.
No final da execução, a Visualização da execução da lista de reprodução permanece aberta para que você possa ver os resultados da execução. A barra verde aparece, como descrito em "Listas de reprodução normais" acima. Ela mostra "Execução concluída" e contém os botões Concluído e Medir novamente:
