Exemplo de gráfico colorido tipo círculo
Esse tópico é para a visualização de resultados da execução de uma só rotina de medição, não de uma lista de reprodução. Se desejar informações sobre o resumo dos resultados de uma lista de reprodução, consulte o tópico "A Visualização do resumo da lista de reprodução".

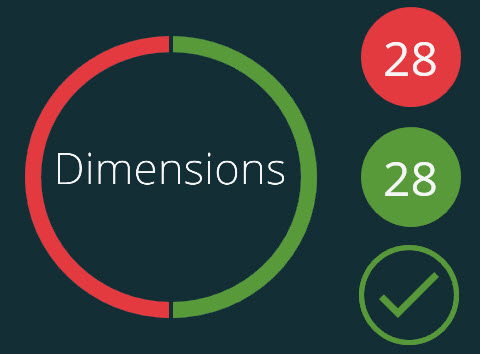

Quando o Inspect termina a execução da rotina de medição, a tela Medição muda para mostrar os resultados da execução. Um gráfico colorido tipo círculo e os números coloridos à direita representam estas informações:
Falhou - Vermelho representa o número de eixos de dimensão fora da tolerância.
Aprovado - Verde representa o número de eixos de dimensão dentro da tolerância.
O círculo colorido sob os números indica se o Inspect gerou o relatório com sucesso:
- Esse ícone significa que o Inspect gerou um relatório.
- Esse ícone significa que o Inspect não gerou um relatório.
Opções de resultados de medição
Com estes botões na barra inferior, você decide o que fazer com os resultados da medição:
Medir novamente - Se ativado, você pode clicar nesse botão para medir novamente a rotina.
Um ou mais dos botões abaixo também podem aparecer se a rotina de medição gerou um arquivo de relatório. Estes botões abrem o relatório completo:
- Esse botão abre o relatório .rtf dentro do Word ou em outro tipo de visualizador de .rtf.
- Esse botão abre o relatório .pdf em um visualizador de PDF.
- Esse botão abre o relatório .txt em um visualizador de texto.
Esse botões são comuns nos relatórios do PC-DMIS, mas pode haver outros botões de relatório dependendo dos complementos usados e das configurações do software.
Concluído - Esse botão fecha a barra inferior e a tela Medição.
