Örnek renkli daire grafiği
Bu konu, çalma listesi için değil tek bir ölçüm yordamı yürütmesi için sonuçlar görünümü içindir. Çalma listesi sonuçlarının bir özeti hakkında bilgi istiyorsanız "Çalma Listesi Özet Görünümü" konusuna bakın.

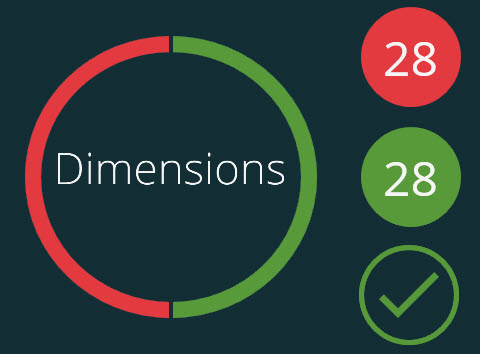

Inspect ölçüm yordamını yürütmeyi tamamladığında, Ölç ekranı yürütmenin sonuçlarını görüntülemek üzere değişir. Renkli daire grafik ve sağındaki renkli sayılar şu bilgileri temsil etmektedir:
Başarısız - Kırmızı, tolerans dışı boyut eksenlerinin sayısını temsil eder.
Geçti - Yeşil, tolerans dahilindeki boyut eksenlerinin sayısını temsil eder.
Sayıların altındaki renkli daire Inspect'in raporu başarıyla üretip üretmediğini gösterir:
- Bu simge Inspect'in bir rapor ürettiği anlamına gelir.
- Bu simge Inspect'in bir rapor üretmediği anlamına gelir.
Alt çubuktaki bu düğmelerle ölçüm sonuçlarının ne yapılacağına karar verirsiniz:
Yeniden ölç - Etkinse bu düğmeyi yordamı yeniden ölçmek için tıklatabilirsiniz.
Aşağıdaki düğmelerden bir veya daha fazlası ölçüm yordamı bir rapor dosyası ürettiğinde de görünebilir. Bu düğmeler tam raporu açar:
- Bu düğme .rtf raporu Word veya başka bir .rtf görüntüleyici içinde açar.
- Bu düğme .pdf raporu bir PDF görüntüleyicide açar.
- Bu düğme .txt raporu bir metin düzenleyicisinde açar.
Bu düğmeler PC-DMIS raporlarında ortak olarak bulunur ancak eklentilerinize ve ilişkili yazılım yapılandırmalarınıza bağlı olarak başka düğmeler görebilirsiniz.
Bitti - Bu düğme, alt çubuğu ve Ölç ekranını kapatır.
