）以访问视觉相机的实时视图。这称为实时图像视图（或实时视图窗口）。此视图的目的是允许您在执行期间定位特征上的目标。在测量屏幕上的细边栏中，您可以点击显示实时视图按钮（）以访问视觉相机的实时视图。这称为实时图像视图（或实时视图窗口）。此视图的目的是允许您在执行期间定位特征上的目标。

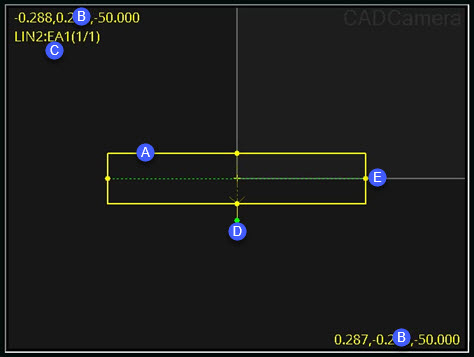

实时图视图示例
目标-目标出现在屏幕中心。这些目标界面表示用于点检测的各个区域。对于每个区域，您可以通过点击颜色目标或者通过拖动不同的句柄来控制每个目标参数，从而旋转和调整目标大小。
FOV 坐标 - 视场 (FOV) 坐标是左上和右下的数字。
特征名称 - 指的是左上数字下的 ID。
旋转手柄 - 绿色点是旋转手柄。您可以点击并拖动它以旋转目标。
大小手柄 - 黄色点是大小手柄。您可以点击并拖动它们来调整目标的大小。
有关实时图视图的更多信息，请参阅 PC-DMIS 附带的“PC-DMIS 视图”帮助中的“实时视图”主题。
