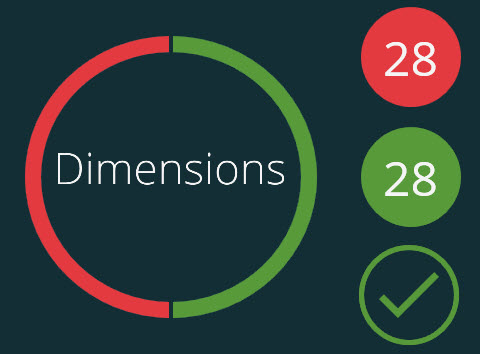

示例彩色圆形图
本主题是针对单个测量例程执行的结果视图，而不是针对执行列表。如果您需要有关执行列表结果摘要的信息，请参阅“执行列表摘要视图”主题。
Inspect完成执行测量例程之后，测量屏幕会更改为显示执行结果。彩色圆图及其右侧的彩色数字表示此信息：
已失败 - 红色表示超出公差尺寸轴的数量。
已通过· - 绿色表示超出公差尺寸轴的数量。
数字下的彩色圆圈指示Inspect是否成功生成了报告：
- 该图标表示Inspect已生成了报告。
- 该图标表示Inspect未生成报告。
使用底栏上的这些按钮，您可以决定如何使用这些测量结果：
重新测量 - 如果启用，您可以单击此按钮重新测量例程。
如果测量例程生成了报告文件，则以下一个或多个按钮也会出现。这些按钮会打开完整的报告：
- 该按钮会在Word或一些其他.rtf查看器中打开.rtf报告。
- 该按钮在 PDF 查看器中打开.pdf报告。
- 此按钮可在文本编辑器中打开文本报告（.txt 或 .csv）。
这些按钮在PC-DMIS报告中很常见，但是根据附加组件和相关的软件配置，您可能会看到其他报告按钮。
完成 - 该按钮会关闭底栏以及测量屏幕。
