Tlačítko Automatická kružnice
Automatická volba Kruh umožňuje definovat měření kruhu. Tento typ měření je zvláště užitečný, když je kruh umístěný v určité rovině, která není rovnoběžná s žádnou z pracovních rovin, nebo když jsou vyžadovány zásahy se stejnou vzdáleností pro částečné kruhy. Pro změření kruhu jsou nutné nejméně tři zásahy. Standardní počet zásahů nutných pro měření kruhu závisí na standardní hodnotě v režimu NASTAVENÍ.
Pro otevření možnosti Kruh otevřete dialogové okno Automatický prvek pro Kruh (Vložit | Prvek | Auto | Kruh).

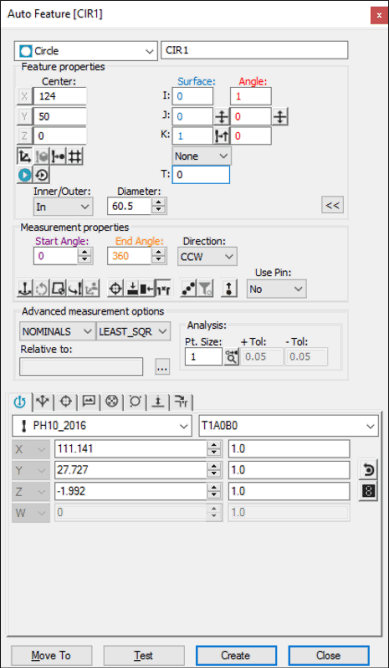

Dialogové okno Automatický prvek - Kruh
Při otevřeném dialogovém okně použijte jednu z následujících metod pro vytvoření prvku:
Použití dat povrchu na obrazovce
Pro vygenerování kruhu pomocí dat povrchu:
V nástrojové liště Grafické režimy klikněte na ikonu Režim povrchu (
).
Klikněte jednou buď vně nebo uvnitř požadované kružnice. Dialogové okno zobrazuje středový bod a průměr z CAD dat vybraného automatického kruhu nejblíže místu kliknutí na model dílu.
Proveďte veškeré další potřebné změny dialogového okna.
Klikněte na Vytvořit.
Použití dat povrchu s CMM
Pro generování kruhu s pomocí dat povrchu s CMM proveďte nejméně tři zásahy v otvoru nebo na výčnělku. PC-DMIS provede průnik CAD povrchem nejblíže místa dotyku sondy. Zobrazené hodnoty X, Y, Z odráží nejbližší kruh CAD, ne aktuální zásahy. I, J, K odráží normálný vektor povrchu. Jestliže kruh CAD není nalezen, PC-DMIS zobrazuje nejbližší bod a požádá vás o provedení dodatečných zásahů.
Pro tuto metodu měření byste měli vybrat možnost Najít nominály ze seznamu Režim. Více informací o nominálách viz téma „Seznam režimů“ v hlavní dokumentaci PC-DMIS.
Použití dat drátových rámečků na obrazovce
Data drátového rámečku CAD lze také použít pro generování automatického kruhu.
Pro vygenerování kruhu:
Klikněte na požadovaný drát na kružnici. PC-DMIS zvýrazní vybraný kruh nejblíže místa, kde jste kliknuli na model dílu.
Ověřte, že byl vybrán správný prvek. Přiblížení sondy je vždy kolmé na prvek, a také kolmé na aktuální středový vektor sondy. Jakmile byl označen drát, dialogové okno zobrazuje hodnotu středového bodu vybraného kruhu a průměr.
Proveďte veškeré požadované úpravy dialogového okna a Panelu nástrojů sondy .
Klikněte na Vytvořit.
Pokud spodní prvek CAD není kruh nebo oblouk, mohou být pro identifikování prvku nutná další kliknutí. Jestliže PC-DMIS nezvýrazní správný prvek, zkuste kliknout nejméně na dvě další místa kruhu.
Bez použití dat CAD
Pro vygenerování kruhu bez použití dat CAD:
Proveďte tři dotyky na povrchu pro nalezení roviny, ve které leží kruh.
Proveďte tři další zásahy v otvoru (nebo na výčnělku). PC-DMIS vypočítá automatický kruh s použitím třech dalších zásahů. Lze provést další zásahy. PC-DMIS používá data ze všech změřených zásahů, dokud nekliknete na tlačítko Vytvořit. Zobrazené X, Y, Z jsou vypočítaným středem kruhu (nebo výčnělku).
Proveďte veškeré požadované úpravy dialogového okna a záložky Vlastnosti nástrojů sondy Panelu nástrojů sondy dle potřeby.
Klikněte na Vytvořit.
Psaní dat
Tato metoda umožňuje napsat požadované hodnoty středu X, Y, Z, I, J, K pro kruh.
Zadejte požadované hodnoty X, Y, Z, I, J, K pro prvek do dialogového okna.
Klikněte na Vytvořit pro vložení prvku do rutiny měření.
Kalibrace skenu měřidla
Automatická volba Kruh nabízí strategii kalibrování skenu měřidla pro kalibrování hrotu sondy k použití s filtrem skenování měřidla. Více informací viz „Použití strategie kalibrace skenu měřidla“.
