Tlačítko Automatický kužel
Volba Automatický kužel umožňuje definovat měření kužele. Tento typ měření je zvláště užitečný, pokud jsou nutné stejné rozteče zásahů pro částečné kužele. Minimální počet zásahů potřebných pro měření automatického kužele je šest.
Pro výběr volby Kužel otevřete dialogové okno Aut. prvek pro Kužel (Vložit | Prvek | Aut. | Kužel).

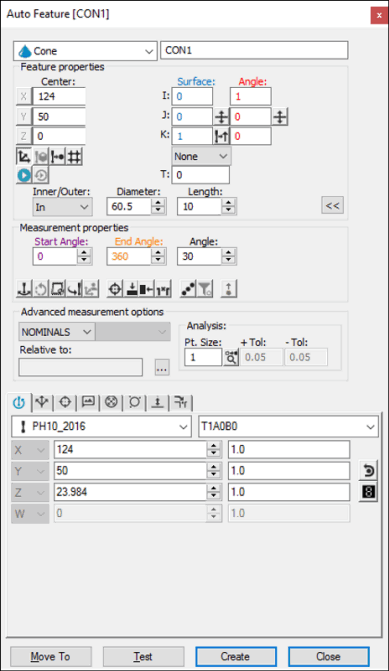

Dialogové okno Automatický prvek - Kužel
Při otevřeném dialogovém okně použijte jednu z následujících metod pro vytvoření prvku:
V dále uvedených metodách může u externího kužele (výstupku) od verzí 3.6 a dřívějších být nutné pro správné měření negovat jeho vektory a délku.
Použití dat povrchu na obrazovce
Pro generování kužele s použitím dat povrchu:
V nástrojové liště Grafické režimy klikněte na ikonu Režim povrchu (
).
Umístěte ukazatel myši (vně nebo uvnitř požadovaného kužele).
Klikněte jednou na povrch kužele. PC-DMIS zvýrazní vybraný kužel. Dialogové okno zobrazuje středový bod, úhel a průměr z CAD dat vybraného kužele.
Proveďte veškeré další potřebné změny dialogového okna.
Klikněte na Vytvořit.
Použití dat povrchu s CMM
Pro tuto metodu měření byste měli vybrat možnost Najít nominály ze seznamu Režim. Více informací o nominálách viz téma „Seznam režimů“ v hlavní dokumentaci PC-DMIS.
Pro generování kužele s použitím dat povrchu s CMM:
Proveďte tři další zásahy v otvoru nebo na výčnělku.
Posuňte sondu do jiné hloubky.
Proveďte tři další zásahy. PC-DMIS provede průnik CAD povrchem nejblíže místa dotyku sondy.
Zobrazené hodnoty X, Y, Z odráží nejbližší kužel CAD, ne aktuální zásahy. I, J, K odráží normálný vektor povrchu. Jestliže kužel CAD není nalezen, PC-DMIS zobrazí nejbližší bod a požádá vás o provedení dodatečných zásahů.
Použití dat drátových rámečků na obrazovce
Data drátového rámečku CAD mohou být rovněž použita pro generování kužele.
Pro vygenerování kužele na obrazovce pomocí dat drátových rámečků:
Klikněte v blízkosti požadovaného drátu na kuželu. PC-DMIS zvýrazní celý vybraný drát. Tím se získá střed kuželu, vektor povrchu a průměr.
Klikněte na druhý drát, který představuje druhý konec kuželu pro výpočet úhlu.
Přiblížení sondy je vždy kolmé na prvek, a také kolmé na aktuální středový vektor son. Jakmile byl označen drát, dialogové okno zobrazuje hodnotu středového bodu vybraného kužele a průměr.
Pokud spodní prvek CAD není kužel, kruh nebo oblouk, mohou být pro identifikování prvku nutná další kliknutí. Jestliže PC-DMIS nezvýrazní správný prvek, zkuste kliknout nejméně na dvě další místa kužele.
Bez použití dat CAD
Pro generování kužele bez použití dat CAD:
Proveďte tři zásahy na povrchu pro nalezení roviny, v níž kužel leží.
Proveďte tři zásahy v otvoru (nebo na výčnělku) ve stejné úrovni.
Proveďte nejméně jeden zásah buď v nižší nebo vyšší úrovni, než první tři zásahy (proveďte až tři zásahy pro získání přesné definice kužele).
Psaní dat
Tato metoda umožňuje napsat požadované hodnoty X, Y, Z, I, J, K pro kužel.
Zadejte požadované hodnoty X, Y, Z, I, J, K pro prvek do dialogového okna.
Klikněte na Vytvořit pro vložení prvku do rutiny měření.
