Tlačítko Automatická zaoblená štěrbina
Možnost Zaoblená štěrbina umožňuje definovat měření zaoblené štěrbiny. Tento typ měření je obzvláště užitečný když nechcete měřit sadu přímek a kruhů, nebo vytvářet průsečíky a střední body. Minimální počet dotyků potřebný pro změření zaoblené štěrbiny je šest.
Zaoblená štěrbina s minimálně šesti dotyky
Pro výběr volby Zaoblená šterbina otevřete dialogové okno Aut. prvek pro zaoblenou štěrbinu (Vložit | Prvek | Aut. | Zaoblená štěrbina).

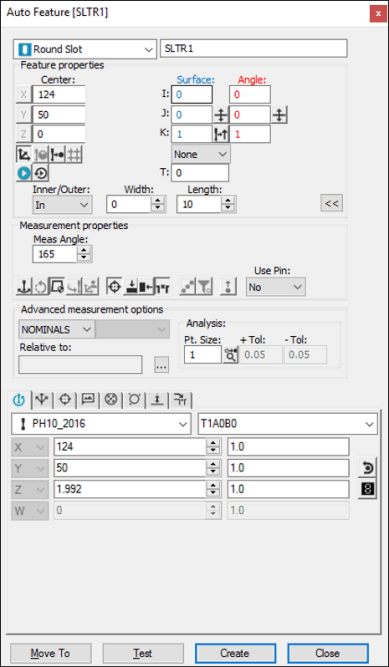

Dialogové okno aut. prvku - Zaoblená štěrbina
Při otevřeném dialogovém okně použijte jednu z následujících metod pro vytvoření prvku:
Použití dat povrchu na obrazovce
Pro vygenerování měření zaoblené štěrbiny pomocí dat povrchu:
V nástrojové liště Grafické režimy klikněte na ikonu Režim povrchu (
).
Klikněte jednou na jakoukoli část štěrbiny zobrazené v Okně grafického zobrazení.
Proveďte veškeré požadované úpravy dialogového okna a Panelu nástrojů sondy .
Klikněte na Vytvořit.
Použití dat povrchu s CMM
Pro vygenerování měření zaoblené štěrbiny pomocí dat povrchu s CMM proveďte dotyk třikrát na každém oblouku.
Pro tuto metodu měření byste měli vybrat možnost Najít nominály ze seznamu Režim. Více informací o nominálách viz téma „Seznam režimů“ v hlavní dokumentaci PC-DMIS.
Použití dat drátových rámečků na obrazovce
Data drátového rámečku CAD mohou být rovněž použita pro generování zaoblené štěrbiny. Pomocí animované sondy jednou klikněte poblíž jakéhokoli drátu na štěrbině zobrazené v Okně grafického zobrazení.
Použití dat drátových rámečků se CMM
Pro generování měření zaoblené štěrbiny pomocí dat drátového rámečku se CMM se dotkněte jednou nebo třikrát na každém oblouku.
Pokud jsou CAD data definující konce štěrbiny je KRUH nebo OBLOUK (např. IGES entita 100), PC-DMIS automaticky provede dva dodatečné zásahy na oblouku. Pokud jsou oba konce tohoto typu, pak jeden zásah v každém oblouku je postačující pro změření tohoto typu prvku.
Pro tuto metodu měření byste měli vybrat možnost Najít nominály ze seznamu Režim. Více informací o nominálách viz téma „Seznam režimů“ v hlavní dokumentaci PC-DMIS.
Bez použití dat CAD
Pokud má být zaoblená štěrbina vytvořena bez použití CAD dat, dotkněte se třikrát na každém oblouku (pro celkem šest dotyků).
Psaní dat
Tato metoda umožňuje napsat požadované hodnoty X, Y, Z, I, J a K pro zaoblenou štěrbinu.
Zadejte požadované hodnoty X, Y, Z, I, J, K pro prvek do dialogového okna.
Klikněte na Vytvořit pro vložení prvku do rutiny měření.
