Možnost plechu Koule umožňuje definovat měření koule. Teto typ měření je obzvláště užitečný, pokud koule leží v konkrétní rovině, která není paralelní s žádnou z pracovních rovin. Minimální potřebný počet zásahů pro změření automatické koule je čtyři.
Pro výběr volby Koule otevřete dialogové okno Aut. prvek pro kouli (Vložit | Prvek | Aut. | Koule) .

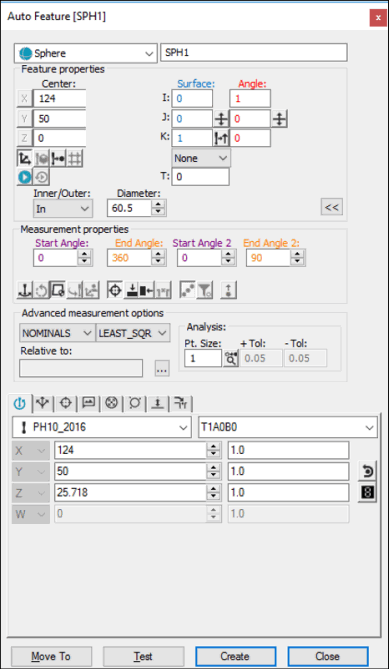

Dialogové okno aut. prvku - Koule
Při otevřeném dialogovém okně použijte jednu z následujících metod pro vytvoření prvku:
Použití dat povrchu na obrazovce
Pro vygenerování koule pomocí dat povrchu:
V nástrojové liště Grafické režimy klikněte na ikonu Režim povrchu (
).
Klikněte na kouli v Okně grafického zobrazení.
Dialogové okno zobrazuje hodnotu vybrané koule a vektoru, jakmile byly označeny body.
Pro vygenerování koule pomocí dat povrchu s CMM se dotkněte koule sondou na čtyřech místech. Pokud jsou detekována další kliknutí myši, dříve než vyberete tlačítko Vytvořit, PC-DMIS najde nejlepší kouli poblíž měřených bodů.
Pro tuto metodu měření byste měli vybrat možnost Najít nominály ze seznamu Režim. Více informací o nominálách viz téma „Seznam režimů“ v hlavní dokumentaci PC-DMIS.
Použití dat drátových rámečků na obrazovce
Pro generování koule na obrazovce pomocí dat drátových rámečků CAD:
Vyberte kouli, která se má změřit. PC-DMIS zvýrazní vybranou kouli, pokud je dostupná. (Pokud je vybrán jiný prvek, zkuste sejmout dva dodatečné zásahy.)
Ověřte, že byl vybrán správný prvek.
Dialogové okno zobrazí hodnotu vybrané DCC koule a vektoru, jakmile byla koule označena.
Použijte tuto metodu k napsání požadovaných hodnot X, Y, Z, I, J a K pro kouli.
Zadejte požadované hodnoty X, Y, Z, I, J a K pro prvek do dialogového okna.
Klikněte na Vytvořit pro vložení prvku do rutiny měření.
