Kalibrování hrotů sondy udává PC-DMIS polohu a průměr hrotů sondy. Nemůžete provádět rutinu měření a změřit díl, dokud nezkalibrujete hroty sondy. Pojmy „kalibrovat“ a „kvalifikovat“ jsou vzájemně zaměnitelné.
Pro zahájení procesu kalibrace:
Ujistěte se, že seznam Aktivní hroty v dialogovém okně Utility sondy (Vložit | Definice hardwaru | Sonda) má požadované úhly hrotu.
Vyberte ze seznamu hrot nebo hroty sondy, které chcete kalibrovat.
Klikněte na Měřit k zobrazení dialogového okna Měřit sondu.
Pokud máte měnič sond a momentálně aktivní soubor sondy není konfigurace sondy v hlavě sondy, PC-DMIS automaticky odloží momentálně načtenou konfiguraci sondy a načte požadovanou.
Dialogové okno Změřit sondu
Dialogové okno Měřit sondu zobrazuje nastavení, která se týkají měření pro účely kvalifikace sondy. Jakmile provedete požadované volby, klikněte na Měřit pro zahájení měření.
Požadavky před kalibrací
Pro zahájení kalibračního procesu musíte definovat kvalifikační nástroj. Typ měření, které má být provedeno na nástroji, záleží na typu nástroje (typicky KOULE) a typu hrotu (KULIČKA, DISK, ÚKOS, DŘÍK, OPTICKÝ).
Klikněte na Seznam dostupných nástrojů pro výběr aktuálně definovaného kvalifikačního ze seznamu.
Klikněte na Přidat nástroj pro definování nového kvalifikačního nástroje pro přidání do seznamu dostupných nástrojů.
Klikněte na Upravit nástroj pro změnu konfigurace aktuálně definovaného kvalifikačního nástroje.
Klikněte na Odstranit nástroj pro odstranění aktuálně definovaného kvalifikačního nástroje.
Jakmile je kalibrace zahájena
PC-DMIS zobrazuje jeden ze dvou stylů hlášení s dotazem, zda došlo k posunu kvalifikačního nástroje. Typ závisí na schopnosti přístroje používat DCC dotyky pro nalezení kvalifikačního nástroje:
Políčko zprávy ANO/NE
Toto políčko zprávy se objeví pro stroje, které nepodporují schopnost nalézt kvalifikační nástroj pomocí DCC dotyků (jako stroj ovládané jen ručně):
Došlo k posunutí kvalifikačního nástroje nebo ke změně nulového bodu stroje? VAROVÁNÍ: Hrot se začne otáčet k TIP1!
Ano Ne
Dialogové okno Došlo k posunu kvalifikačního nástroje
Dialogové okno Došlo k posunu kvalifikačního nástroje se objeví, pokud váš měřicí přístroj a konfigurace sondy podporují schopnost nalézt kvalifikační nástroj pomocí DCC dotyků:

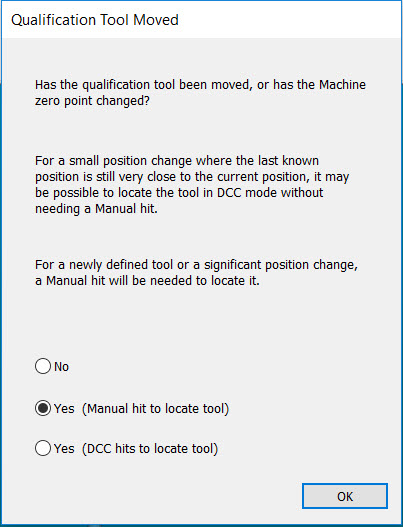

Dialogové okno Došlo k posunu kvalifikačního nástroje
Pokud vyberete Ne, PC-DMIS zobrazí rovněž dialogové okno Provádění. Nevyžaduje žádné ruční dotyky, ledaže jsou vhodné pro vybranou metodu měření (např. práce v Ručním režimu).
Pro dotykové sondy na mostových CMM PC-DMIS bude pokračovat s automatickou rutinou kalibrace.
Pokud vyberete Ano (ruční zásah pro lokalizaci nástroje), PC-DMIS zobrazí dialogové okno Provádění. To vyžaduje, abyste provedli jeden nebo více zásahů v Ručním režimu (v závislosti na typu nástroje), dříve než pokračuje v kalibračním procesu.
Pro dotykovou sondu na mostovém CMM musíte ručně zasáhnout kouli pro vyhledání polohy nástroje.
Pokud vyberete Ano (DCC dotyky pro lokalizaci nástroje), PC-DMIS zobrazuje dialogové okno Provádění a automaticky se pokusí použít dotyky DCC pro lokalizaci kvalifikačního nástroje. Tuto možnost můžete použít, když jste přemístili kvalifikační nástroj na polohu téměr stejnou jako byla předchozí poloha.
O kontrole na kolizi nohy pro Mostová CMM během kalibrace
V tomto bodu zobrazuje PC-DMIS pro dotykovou sondu na Mostovém CMM dialogové okno Kontrola na kolize. Dotazuje se, zda chcete spustit kontrolu na kolize:

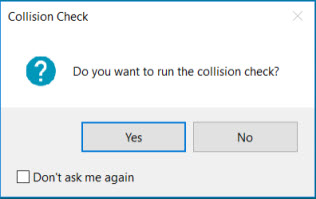

Dialogové okno Kontrola na kolize - hlášení kontroly na kolize
Jestliže vyberete Ne, PC-DMIS pokračuje se standardní kalibrační rutinou (neprovádí kontrolu na kolize nohy).
Jestliže odpovíte Ano, PC-DMIS ověřuje jakékoli kolize s aktuálními limity v oblasti Limity CMM záložky Díl/Stroj v dialogovém okně Možnosti nastavení. Je-li třeba, PC-DMIS přidá bezpečné pohyby. PC-DMIS zobrazuje dialogové okno Kontrola na kolize s názvem hrotu, který právě kontroluje:

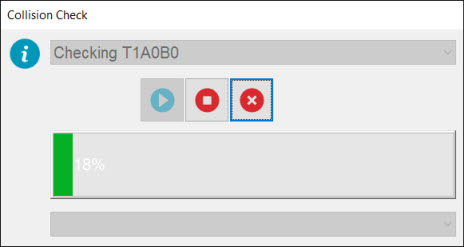

Dialogové okno Kontrola na kolize - název hrotu
Kontrola na kolize nohy zabere několik sekund. Čas závisí na počtu vybraných hrotů. K zastavení nebo zrušení kontroly můžete vybrat tlačítko Stop nebo Zrušit. Je-li třeba, PC-DMIS přidá bezpečné pohyby (zatažením hrotu v ose X nebo Y ) k zamezení možným kolizím s nohami CMM a bezpečné pohyby v ose Z k zamezení možným kolizím s deskou, střechou nebo koulí měřidla.
Jakmile PC-DMIS vykoná kontrolu na kolize nohy, provede kalibrační rutinu vylepšenou o bezpečné pohyby, pokud je třeba.
V ojedinělých situacích může kontrola na kolize nohou zjistit některá otočení hrotu sondy způsobující kolize, které nemůže automaticky vyřešit. V těchto případech nelze kalibraci bezpečně provést a PC-DMIS kalibraci přeruší. Zobrazí hlášení „Nemohu kalibrovat“ a uvede názvy těchto problémových hrotů.
Kontrola na kolize s nohami je k dispozici jen tehdy, když spustíte kalibrační rutinu přímo s rozhraním PC-DMIS. Nefunguje s Automatizační funkcionalitou nebo příkazem AUTOCALIBRATE.
Po skončení měření
Jakmile je měření ukončeno, PC-DMIS spočítá výsledky kalibrace jako vhodné pro typ sondy, použitý nástroj a požadovanou operaci. Rozdíl mezi těmito dvěma Ano možnostmi v dialogovém okně Kvalifikační nástroj posunut ovlivní pouze to, zda bude během měření zapotřebí ruční dotyk. Pro účely výpočtů po měření jsou obě Ano možnosti ekvivalentní.
Po kalibraci bude je každý hrot viditelné krátké shrnutí na Seznamu aktivních hrotů v dialogovém okně Utility sondy. Podrobné výsledky kalibrace rovněž zobrazíte kliknutím na Výsledky v tomto dialogovém okně.
Překalibrování
Obecně PC-DMIS nedokáže říci, zda je nutné hrot sondy překalibrovat. Překalibrování musíte provést pokaždé, když dojde na sondě k nějaké změně.
