Dialogové okno Ruční sken
Ruční metoda skenování umožňuje definovat měření bodu ručním skenováním povrchu dílu. To je částečně užitečné, když jsou požadovány dotyky uživatelem řízeného měření CMM.
Existují dva typy ručních skenů.
Ruční skeny s použitím dotykem spouštěné sondy (TTP)
Ruční skeny používající pevnou sondu
K zahájení vytváření ručních skenů uveďte PC-DMIS z nástrojové lišty Režimy sondy do Ručního režimu (
), a pak vyberte jeden z dostupných typů ručních skenů z podnabídky Sken (Vložit | Sken). Sem patří:

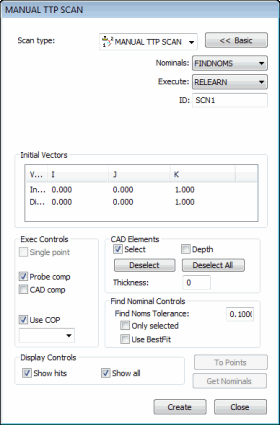

Ruční TTP (dstupné pouze pokud používáte TTP)
Pevná vzdálenost
Pevná doba
Pevný čas/vzdálenost
OSA TĚLA
Vícečlánkový
Ruční volná forma
Otevře se příslušné dialogové okno pro ruční sken. Obecné informace o možnostech těchto dialogových oken viz téma „Obecné funkce dialogového okna Skenování“ v kapitole „Skenování dílu“ v hlavní dokumentaci PC-DMIS.
