Pro nalezení Vysokého/Nízkého bodu v oblasti, vyberte Vložit | Sken | Střed. Objeví se záložka STŘED v dialogovém okně ZÁKLADNÍSKEN:

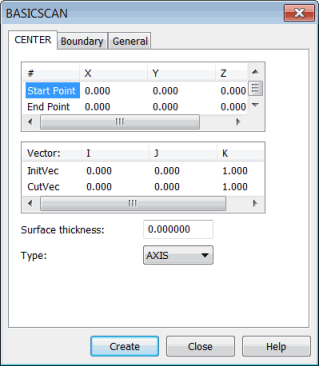

Dialogové okno ZÁKLADNÍSKEN - záložka STŘED
Tato záložka vezme počáteční bod skenu a koncový bod a umožní ovladači provést sken. Výstup z tohoto skenu je pouze jeden bod.
Pro metodu středu nepotřebujete nastavit podmínku ohraničení v záložce Hranice.
Tyto parametry řídí provádění skenu:
Počáteční bod: Tento bod je počáteční bod, z něhož bude zahájeno provádění skenu.
Koncový bod: Tento bod je koncový bod, v němž skončí provádění.
Body můžete zadat přímo, nebo je získat ze stroje nebo z CAD.
Definování Základního skenování středu
Základní středový sken můžete definovat jedním z následujících způsobů:
Zadejte hodnoty přímo. Viz „Základní skenování středu - metoda zadávání hodnot“.
Změřte fyzicky body na dílu. Viz „Základní skenování středu - metoda využívající měřeného bodu“
Klikněte na body na CAD modelu v okně grafického zobrazení. Viz „Základní skenování středu - metoda dat povrchu“ nebo „Základní skenování středu - metoda dat využívající drátový rámeček“
Jakmile vytvoříte sken, PC-DMIS jej vloží do okna úprav. Následuje příklad příkazového řádku pro základní skenování středu v okně úprav:
SCN4 =BASICSCAN/CENTER,NUMBER OF HITS=1,SHOW HITS=NO,SHOWALLPARAMS=YES
<203.269,88.9,-12.418>,<203.269,90,-12.418>,CutVec=0,0,1,AXIS
InitVec=0,-1,0,IN,THICKNESS=0,AVOIDANCE MOVE=NO,DISTANCE=0
FILTER/DISTANCE,2.54
EXEC MODE=RELEARN
BOUNDARY/
HITTYPE/VECTOR
NOMS MODE=MASTER
ENDSCAN
