Pro skenování prvku kružnice vyberte Vložit | Sken | Kružnice. Objeví se záložka KRUŽNICE v dialogovém okně ZÁKLADNÍSKEN. Například:

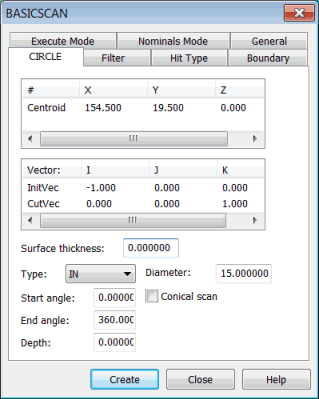

Dialogové okno ZÁKLADNÍSKEN - záložka KRUŽNICE
Tato záložka potřebuje parametry jako je střed kružnice a průměr kružnice a umožňuje CMM provést sken.
Metoda kružnice:
Umožňuje používat typ VZDÁLENOST nebo NULOVÝ FILTER na záložce Filtr.
Umožňuje použít jen typ VEKTOR v záložce Typ dotyku.
Nepotřebuje podmínku ohraničení nastavenou v záložce Hranice.
Parametr Geometrický střed ve sloupci # je středem kružnice. Střed kružnice můžete zadat přímo. Nebo může být získán ze stroje nebo z CAD.
Definování Základního skenování kruhu
Základní sken kruhu můžete definovat jedním z následujících způsobů:
Zadejte hodnoty přímo. Viz „Základní skenování kružnice - metoda zadávání hodnot“.
Změřte fyzicky body na kružnici. Viz „Základní skenování kruhu - metoda využívající měřeného bodu“.
Klikněte na kruh v CAD modelu v okně grafického zobrazení. Viz „Základní skenování kružnice - metoda dat povrchu“ nebo „Základní skenování kružnice - metoda dat využívající drátový rámeček“
Jakmile vytvoříte sken, PC-DMIS jej vloží do okna úprav. Následuje příklad příkazového řádku pro základní skenování kruhu v okně úprav:
SCN2 =BASICSCAN/CIRCLE,NUMBER OF HITS=80,SHOW HITS=NO,SHOWALLPARAMS=YES
<25.399,76.2,0>,CutVec=0,0,1,IN
InitVec=-1,0,0,DIAM=25.4,ANG=0,ANG=360,DEPTH=0,THICKNESS=0,CCE=NO,
PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0
FILTER/DISTANCE,1
EXEC MODE=FEATURE,USEHSSDAT=YES,USEDELAYPNTS=NO
BOUNDARY/
HITTYPE/VECTOR
NOMS MODE=MASTER
ENDSCAN
Obecné definice pro základní kruhový sken
Geometrický střed: Střed kružnice.
ŘezVekt: Definuje rovinu, v níž leží kružnice.
PočVekt: Normálný vektor povrchu bodu, který sken definuje jako 0 stupňů. Sken začne v tomto místě plus stupně Počáteční úhel. Může být rovněž považován za vektor nulového úhlu.
ŘezVekt a PočVekt jsou navzájem kolmé.
