Pro skenování prvku válce vyberte Vložit | Sken | Válec. Objeví se záložka VÁLEC v dialogovém okně ZÁKLADNÍSKEN:

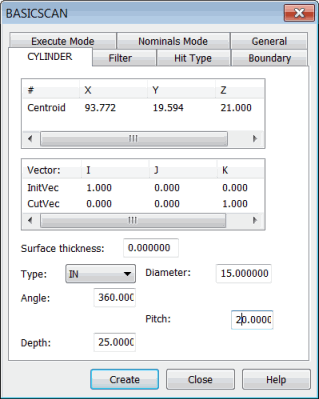

Dialogové okno ZÁKLADNÍSKEN - záložka VÁLEC
Tato záložka vezme parametry jako průměr a stoupání válce a umožňuje řídicí jednotce provést sken.
Metoda válce:
Umožňuje použít VZDÁLENOST v záložce Filtr.
Umožňuje použít typ VEKTOR v záložce Typ dotyku.
Nepotřebuje podmínku ohraničení nastavenou v záložce Hranice.
Parametr Geometrický střed ve sloupci č. řídí provádění skenu. Tento bod je střed válce, v němž provádění začne. Střed válce můžete zadat přímo, nebo může být získán ze stroje nebo z CAD.
Definování základního skenování válce
Základní skenování válce můžete definovat jedním z následujících způsobů:
Zadejte hodnoty přímo. Viz „Základní skenování válce - metoda zadávání hodnotô.
Změřte fyzicky body na válci. Viz „Základní skenování válce - metoda využívající měřeného bodu“
Klikněte na válec v CAD modelu v okně grafického zobrazení. Viz „Základní sken válce - Metoda dat povrchu“ nebo „Základní sken válce - metoda dat využívající drátový rámeček“
Jakmile vytvoříte sken, PC-DMIS jej vloží do okna úprav. Následuje příklad příkazového řádku pro základní skenování válce v okně úprav:
SCN1 =BASICSCAN/CYLINDER,NUMBER OF HITS=80,SHOW HITS=NO,SHOWALLPARAMS=YES
<25.399,25.4,0>,CutVec=0,0,1,IN
InitVec=-1,0,0,DIAM=25.4,ANG=360,PITCH=5,DEPTH=0,THICKNESS=0,
PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0
FILTER/DISTANCE,1
EXEC MODE=FEATURE,USEHSSDAT=YES,USEDELAYPNTS=NO
BOUNDARY/
HITTYPE/VECTOR
NOMS MODE=MASTER
ENDSCAN
