Pro skenování povrchu podél přímky vyberte Vložit | Sken | Přímka. Objeví se záložka PŘÍMKA v dialogovém okně ZÁKLADNÍSKEN:

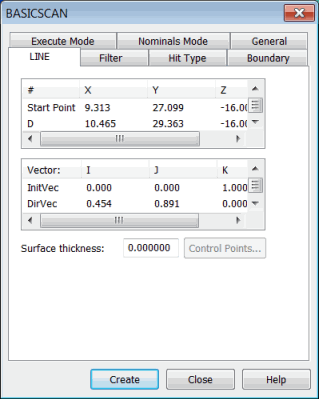

Dialogové okno ZÁKLADNÍSKEN - záložka PŘÍMKA
Tento sken potřebuje počáteční bod, směrový bod a koncový bod. Pro přímku používá počáteční a koncový bod, a směrový bod pro výpočet roviny řezu. Sonda vždy zůstává při provádění skenu v rámci roviny protnutí.
Základní sken přímky také používá pro provedení následující vektory:
PočVekt: Počáteční dotykový vektor označuje povrchový vektor prvního bodu v procesu skenování.
ŘezVekt: Vektor řezné roviny je vektorový součin počátečního dotekového vektoru PočVekt a přímky mezi počátečním a koncovým bodem. Jestliže žádný koncový bod neexistuje, použije se počáteční a směrový bod.
KoncVekt: Koncový vektor je vektorem přiblížení v koncovém bodě skenu přímky.
SměrVekt: Směrový vektor je vektor směřující od počátečního bodu ke směrovému bodu.
Vektor řezu je vektorový součin počátečního dotykového vektoru a přímky mezi počátečním a koncovým bodem.
Definování Základního skenování přímky
Vyberte počáteční bod ve sloupci # a poté na něj dvakrát klikněte pro zadání hodnoty, nebo klikněte na CAD model pro výběr bodu z vybraného povrchu.
Vyberte směrový bod (D) ve sloupci č. a poté na něj dvakrát klikněte pro zadání hodnoty, nebo klikněte na CAD model pro výběr bodu z vybraného povrchu.
Vyberte koncový bod ve sloupci # a poté na něj dvakrát klikněte pro zadání hodnoty, nebo klikněte na CAD model pro výběr bodu z vybraného povrchu.
Upravte vektory dle potřeby.
Dokončete výběr na podle potřeby na dalších záložkách v dialogovém okně ZÁKLADNÍSKEN a poté klikněte na OK. PC-DMIS vloží sken PŘÍMKA do okna úprav.
Příkazový řádek okna úprav pro Základní sken přímky je:
SCN5 =BASICSCAN/LINE,NUMBER OF HITS=16,SHOW HITS=NO,SHOWALLPARAMS=YES
<194.592,96.658,0>,<208.587,92.377,0>,CutVec=0.2925585,0.9562476,0,
DirVec=0.9562476,-0.2925585,0
InitVec=0,0,1,EndVec=0,0,1,THICKNESS=0,PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0
FILTER/DISTANCE,1
EXEC MODE=RELEARN
BOUNDARY/PLANE,<208.587,92.377,0>,PlaneVec=-0.9562476,0.2925585,0,Crossings=1
HITTYPE/VECTOR
NOMS MODE=NOM,10
ENDSCAN
