Pro skenování prvku přímky vyberte Vložit | Sken | Osa. Objeví se záložka OSA v dialogovém okně ZÁKLADNÍSKEN:

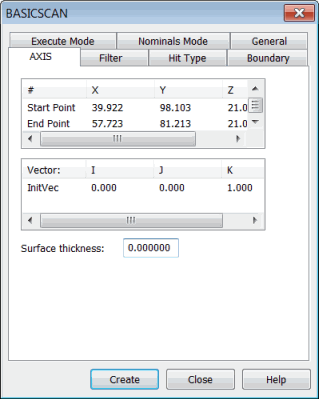

Dialogové okno ZÁKLADNÍSKEN - záložka OSA
Tato záložka vezme počáteční bod a koncový bod přímky a umožní provést sken.
Metoda Osa:
Umožňuje použít volbu VZDÁLENOST v záložce Filtr.
Umožňuje použít typ VEKTOR v záložce Typ dotyku.
Nepotřebuje podmínku ohraničení nastavenou v záložce Hranice.
Tyto parametry řídí provádění skenu:
Počáteční bod: Tento bod je počáteční bod, z něhož bude zahájeno provádění skenu.
Koncový bod: Tento bod je koncový bod, v němž skončí provádění.
Body můžete zadat přímo, nebo mohou být získány ze stroje nebo z CAD.
Definování základního skenování osy
Základní sken osy můžete definovat jedním z následujících způsobů:
Zadejte hodnoty přímo. Viz „Základní skenování osy - metoda zadávání hodnot“.
Změřte fyzicky body na dílu. Viz „Základní skenování osy - metoda využívající měřeného bodu“.
Klikněte na body pro definování osy CAD modelu v okně grafického zobrazení. Viz „Základní skenování osy - metoda dat povrchu“ nebo „Základní skenování osy - metoda dat využívající drátový rámeček“
Jakmile vytvoříte sken, PC-DMIS jej vloží do okna úprav. Následuje příklad příkazového řádku pro základní sken osy v okně úprav:
SCN3 =BASICSCAN/AXIS,NUMBER OF HITS=10,SHOW HITS=NO,SHOWALLPARAMS=YES
<75.149,90.467,0>,<78.2,62.832,0>
InitVec=0,0,1,THICKNESS=0,PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0
FILTER/DISTANCE,2.54
EXEC MODE=FEATURE,USEHSSDAT=YES,USEDELAYPNTS=NO
BOUNDARY/
HITTYPE/VECTOR
NOMS MODE=FINDNOMS,10
ENDSCAN
