Model CAD se dodává s touto verzí PC-DMIS. Výukový program také předpokládá, že máte:

• Přípravek základní desky

• A tyčovitý válcový přípravek, který se může připojit k testovacímu bloku Hexagon

Díl můžete umístit přímo na stůl a přípravek ignorovat, pokud chcete. Ovšem sonda nemusí mít dostatek místa pro měření prvků na bočních stranách.

Spojit přípravek a díl

Jestliže nemáte tento aktuální díl, můžete použít podobný díl s několika kružnicemi a kuželi, které můžete měřit.

1. Připojte válcový přípravek do přípravku základní desky se závitem nebo přímo do vlastního stolu CMM.

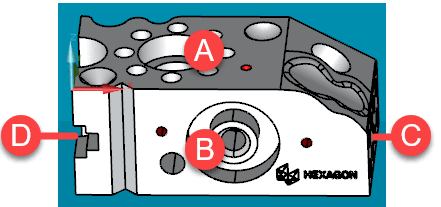

2. Připojte testovací blok Hexagon k horní části válcového přípravku se závitem.

3. Orientujte testovací blok na stole CMM tak, aby sonda měla snadný přístup k horní a přední straně.

Pro offline uživatele

1. Připojte válcový přípravek do přípravku základní desky se závitem nebo přímo do vlastního stolu CMM.

2. Připojte testovací blok Hexagon k horní části válcového přípravku se závitem.

3. Orientujte testovací blok na stole CMM tak, aby sonda měla snadný přístup k horní a přední straně.

Připojení sondy

Připojte tělo sondy s jakýmikoli nástavci a rubínovým hrotem pro dotykovou sondu na vertikální rám CMM. Poznamenejte si použité hardwarové komponenty, abyste mohli sondu v PC-DMIS později definovat.

• Jestliže CMM NENÍ zapnuté, pokračujte s tématem „Spuštění a uvedení CMM do výchozí polohy“.

• Je-li CMM již zapnuté, ve výchozí poloze, a máte spuštěnou aplikaci PC-DMIS, pokračujte s tématem „Vytvořit novou rutinu měření“.
