Tento postup nastaví počátek souřadnicového systému a definuje osy X, Y a Z. Podrobnější informace o zarovnání viz kapitola „Vytváření a použití zarovnání“ v hlavní dokumentaci PC-DMIS.
Během tohoto procesu věnujte pozornost symbolu trojhranu v Okně grafického zobrazení. Když nejprve otevřete dialogové okno Utility zarovnání, začne se pomalu pohybovat okolo něčeho.
Toto ukazuje, že jste dosud nadokočili zarovnání a stále existují nějaké stupně volnosti.
Vyberte Vložit | Vyrovnání | Nový pro otevření dialogového okna Utility vyrovnání.
Během tohoto procesu zajistěte, aby zaškrtávací políčko Auto zůstalo označené. Toto posune osy v závislosti na typu prvku a orientaci prvku.
V dialogovém okně vyberte ze seznamu prvků ID rovinného prvku (PLN1).
Klikněte na tlačítko Nivelace pro určení orientace normálné osy stávající pracovní roviny.
Vyberte ID rovinného prvku (PLN1) podruhé.
Klikněte na tlačítko Počátek. Tato akce přeloží (nebo posune) počátek dílu do specifické polohy (v tomto případě na rovině).
Vyberte ID prvku přímky (LIN1).
Ujistěte se, že Otočit k je nastaveno na XPLUS. Ujistěte se, že Okolo je nastaveno na ZPLUS.
Klikněte na tlačítko Otočit. Tato akce otočí definované osy pracovní roviny k prvku. PC-DMIS otáčí definovanou osou okolo geometrického středu, který se používá jako počátek.
Vyberte ID kruhového prvku (CIR1).
Klikněte na tlačítko Počátek. Tato akce posune počátek do středu kruhu a udržuje ho na této úrovni roviny. Můžete vidět, že trojhran se posouvá jak v náhledu Z+ tak Y- a je zafixován na místě. Toto označuje polohu nového zarovnání.
Nyní by mělo dialogové okno Utility zarovnání a Okno grafického zobrazení vypadat obdobně jako zde:
Vlevo - Okno grafického zobrazení s trojhranem v A) náhledu Z+ a B) náhledu Y-
Vpravo - Dialogové okno Utility zarovnání s aktuálním zarovnáním
Po dokončení výše uvedených kroků klikněte na OK pro vložení zarovná od okna úprav.

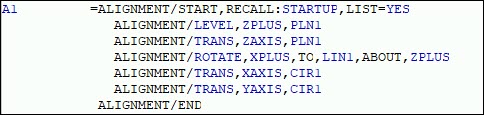

Okno úprav s novým vyrovnáním
Příkaz zarovnání definuje zarovnání pro příkazy prvku, které jsou pod ním v okně úprav.
Jestliže kurzor je u zarovnání A1 nebo pod ním, pak na nástrojové liště Nastavení seznam Zarovnání ukazuje A1, název nového zarovnání.
Můžete také použít tlačítko Zarovnání321 (
) v nástrojové liště Průvodci pro otevření průvodce zarovnáním 3-2-1 PC-DMIS.
Přejděte na další krok: „Nastavit preference“.
