Při provádění změn v každém kroku Průvodce sadou pravidel lze prohlížet dopad, jaký tato pravidla mají na soubor ASCII, použijete-li tyto položky ve spodní části průvodce.
Náhled - Při označení tohoto zaškrtávací políčka se zobrazí výsledky posuzovaného souboru v rozevíracím okně náhledu.
Obnovit - Aktualizuje náhled souboru v závislosti na změnách, které jste provedli na hodnotících kritériích.
Není aplikována žádná sada pravidel

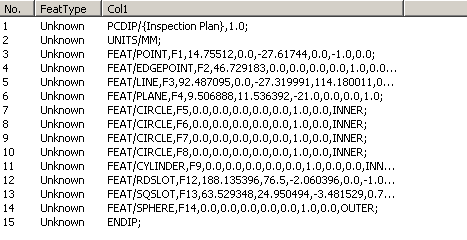

Níže je příklad náhledu inspekčního plánu ASCII, kde nebyla aplikována žádná pravidla. Jakýkoli ASCII soubor, který obsahuje prvky, lze použít k importu.
Soubor použitý jako příklad v inspekčním plánu ze SolidWorks s příponou .ip. Generic Parser může pracovat s jakýmkoli souborem ASCII s jakoukoli příponou.
Soubor ASCII bez aplikace JAKÝCHKOLI pravidel
Aplikace Kroku 1 průvodce sady pravidel

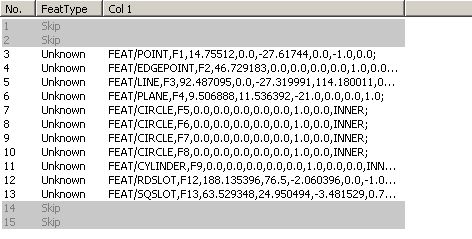

Níže je příklad souboru ASCII poté co byly hodnoty ukázány v Kroku 1 definovány a bylo kliknuto na Obnovit. Řádky 1, 2, 14 a 15 jsou vyloučeny v závislosti na definovaných kritériích.
Soubor ASCII s aplikovanými pravidly kroku 1
Aplikace Kroku 2 průvodce sady pravidel

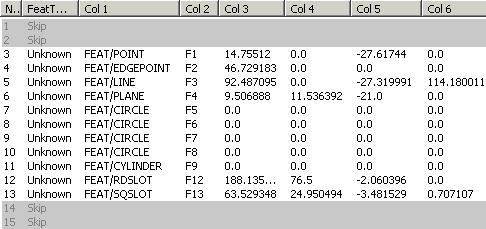

Níže je příklad souboru ASCII poté co byly hodnoty ukázány v oblasti Dle znaku v Kroku 2 definovány a bylo kliknuto na Obnovit. Byly přidány sloupce založené na oddělovací čárce (Sloup1 - Sloup14).
Soubor ASCII s aplikovanými pravidly kroku 2
Aplikace Kroku 3 průvodce sady pravidel

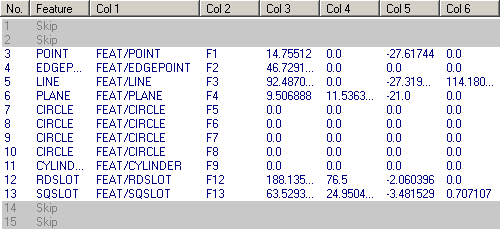

Níže je příklad souboru ASCII poté co byly přiřazeny typy prvků a názvy polí v Kroku 3 a bylo kliknuto na Obnovit. Typy prvků byly přiřazeny v závislosti na poli Typ prvku (Sloup1). Řádky, které byly úspěšně přiřazeny do importu jako typ prvku jsou zobrazeny s modrým textem.
Soubor ASCII s aplikovanými pravidly kroku 3
