Měřidlo teploty

Můžete vytvořit příkaz Měřidlo teploty, který čte teplotu stupnice X, stupnice Y, stupnice Z a dílu bez spuštění kompenzace teploty.

Příkaz Měřidlo teploty

Příkaz Měřidlo teploty čte teplotu stupnice X, stupnice Y, stupnice Z a dílu.

Pro vytvoření příkazu Měřidlo teploty:

  1. Vyberte Vložit | Měřidlo | Teplota k otevření dialogového okna Teplota.

Můžete také otevřít dialogové okno Teplota v panelu nástrojů RychléMěření. Klikněte na rozevírací šipku Měřidlo a pak klikněte na tlačítko Teplota .

  1. Dokončete záložku Vlastnosti a záložku Protokolování.

Záložka Vlastnosti

Použijte záložku Vlastnosti pro nastavení ID, čísel snímačů a dalších parametrů.

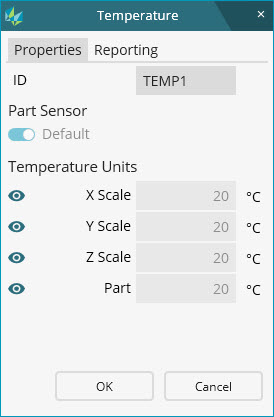

Záložka Vlastnosti - dialogové okno Teplota

Pole ID - Napište ID příkazu Měřidlo teploty.

Volba Snímač dílu - Obvykle je stroj vybaven jen jedním snímačem teploty dílu. Tento snímač se objevuje jako Výchozí. Výběr tohoto snímače nemůžete zrušit. Je-li váš stroj vybaven více snímači dílu, objevují se v této oblasti. Například:

Oblast Snímač dílu

Vyberte snímač nebo snímače, které jsou připojené k měřenému dílu. Musíte vybrat správné číslo snímače. Pokud vyberete více snímačů, PC-DMIS použije průměr dvou měřených hodnot.

Oblast Jednotky teploty - Pole Stupnice X, Stupnice Y, Stupnice Z a Díl zobrazují aktuální měřené teploty. Hodnoty nemůžete měnit. Jednotky teploty a výchozí číslo snímače jsou podle výběru v Upravit | Preference | Nastavení kompenzace teploty.

Ukázat rozměr/Skrýt rozměr - Toto tlačítko zobrazí () nebo skryje () jednotky teploty v příkazu. Musíte zobrazit alespoň jednu jednotku teploty nebo osu.

Tlačítko OK - Pro uložení vašich nastavení a vložení příkazu Měřidlo teploty do okna úprav klikněte na OK.

Tlačítko Zrušit - Pro zavření dialogového okna bez použití jakýchkoli změn klikněte na Zrušit.

Záložka Protokolování

Použijte záložku Protokolování k nastavení tolerancí typu výstupu protokolu.

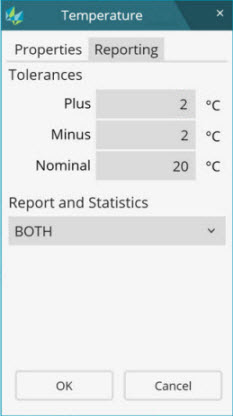

Záložka Protokolování - dialogové okno Teplota

Oblast Tolerance:

Stejné nominální hodnoty a tolerance se použijí na stupnici a teploty dílů.

Je-li třeba, můžete změnit nominální teplotu a tolerance pro každou osu a/nebo díl v okně úprav.

Oblast Protokol a statistiky - V seznamu vyberte, jak posílat výstup příkazu, když je proveden:

Okno úprav

Okno úprav zobrazuje příkaz jako rozměr. Objevuje se v Přehledovém režimu, jak je vidět dole:

Přehledový režim

Objevuje se v Příkazovém režimu, jak je vidět dole:

Příkazový režim

Příkaz se objevuje v závislosti na příkazu formátu v rutině měření.

Je-li ovladač vybaven jen jedním snímačem teploty dílu, objeví se v okně úprav pole PART SENSOR NUM. Je-li ovladač vybaven více snímači dílu, a vyberete číslo snímače dílu v oblasti Snímač dílu v dialogovém okně Teplota, objeví se číslo v okně úprav.

Výrazy

Příkaz Měřidlo teploty podporuje výrazy, jako v tomto příkladu:

ASSIGN/V1=READTEMP1.M.Meas

Jak vytvořit výraz:

  1. Stiskněte F2 na příkazu ASSIGN v okně úprav k otevření dialogového okna Editor výrazů.

  2. Ze seznamu Typ elementu výrazu vyberte „Teplota“. Všechny z příkazů Měřidlo teploty, které jsou v rutině měření, se objevují v seznamu ID.

  3. V seznamu Prodloužení vyberte teplotu X, Y, Z nebo M (díl). Vyberte je podle potřeby k vytvoření vhodného výrazu.

  4. Ze seznamu Druhé prodloužení vyberte typ hodnoty, kterou chcete ukládat, např. odchylka, maximum, měřená a tak dále.

Podrobnosti o výrazech viz „Použití výrazů a proměnných“. Podrobnosti o dialogovém okně Editor výrazů viz „Vytváření výrazů s Editorem výrazů“.

Rozměry tepelné kompenzace

Příkaz kompenzace teploty může protokolovat teplotu stupnice a dílu, který používáte pro kompenzaci. Podrobnosti viz „Rozměry tepelné kompenzace“.

Offline režim a jiné než Hexagon CMM

Teploty nelze číst v Offline režimu. Proto se v Offline režimu zobrazuje měřená hodnota jako 20 °C.

Obdobně se teplota zobrazuje jako 20 °C, jestliže ovladač stroje, k němuž jste připojeni, nepodporuje definování a čtení snímače teploty.
