Sestrojení tečné kružnice

Sestrojovat můžete následující tři typy tečných kružnic pomocí dialogového okna Vytvořit kružnici (Vložit | Prvek | Vytvořený | Kružnice):

• Dotýkající se 2 čar - Tato volba sestrojí kružnici, která se bude dotýkat dvou čar - tečen. Přesné umístění je dáno velikostí kružnice a směrem čar. Zadejte hodnotu Průměru pro sestavovaný prvek poté, co zvolíte dvě vstupní přímky, a poté klikněte na tlačítko Vytvořit. Pokud se sestrojovaná kružnice neobjeví v zamýšleném místě, zkuste změnit směr jedné z čar.

  Příklady kružnicového prvku sestrojeného pomocí 2 čar - tečen

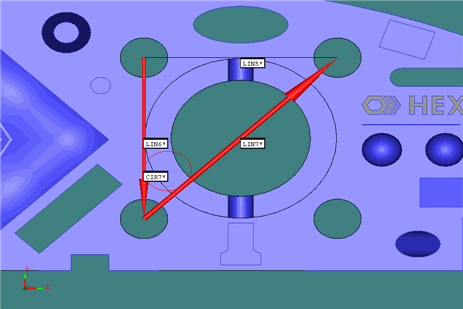

  Kružnice 7 sestrojená pomocí čar 5 a 6, které jsou tečnami

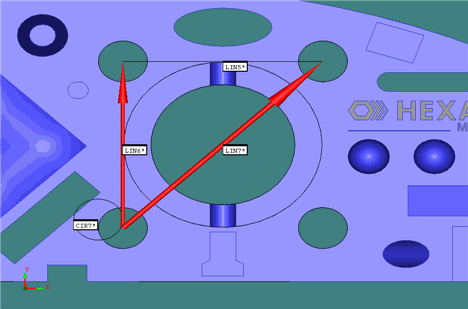

  Kružnice 7 sestrojená pomocí čar 5 a 7, které jsou tečnami
  Kružnice 7 sestrojená pomocí čar 6 a 7, které jsou tečnami
  Kružnice 7 sestrojená pomocí čar 6 a 7, které jsou tečnami Všimněte si rozdílu od výše uvedeného příkladu: Směr přímky 6 se změnil, změnilo se tedy i umístění sestrojované kružnice.

• Dotýkající se 3 čar - Tato volba sestrojí kružnici, která se bude dotýkat dvou čar - tečen, které tvoří trojúhelník. Zvolte si tři vstupní přímky a poté klikněte na tlačítko Vytvořit.

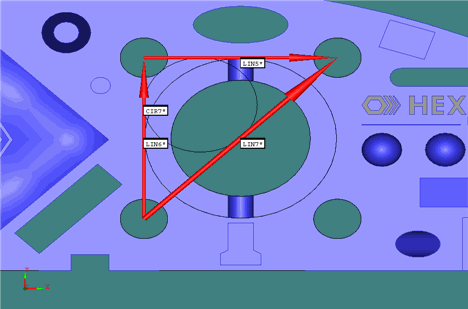

  Příklad kružnicového prvku sestrojeného pomocí 3 čar - tečen



• Dotýkající se 3 kružnic - Tato volba sestrojí kružnici, které se bude dotýkat tří vstupních kružnic - tečen. Zvolte tři vstupní kružnice a poté klikněte na tlačítko Vytvořit. Tečná kružnice může obsahovat buď všechny tři kružnice (opsaná kružnice) nebo žádnou ze těchto tří kružnic (vepsaná kružnice).



  Příklad vepsané kružnice dotýkající se tří vstupních kružnic



  Příklad opsané kružnice dotýkající se tří vstupních kružnic
