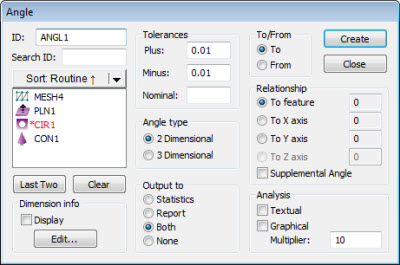

Dialogové okno Rozměr úhlu
Položka nabídky Vložit | Rozměr | Úhel vypočítá úhel mezi vybraným prvkem a druhým vybraným prvkem nebo osou souřadnic.

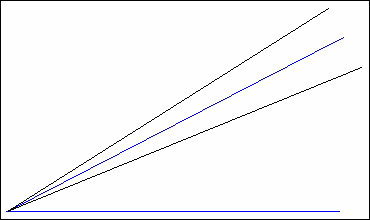

Naměřené hodnota je úhel (modrý). Pásmo tolerance úhlu je jiný úhel (černý).
Pro typ 2D úhel PC-DMIS promítá vektory na aktuální pracovní rovinu a vypočítá úhel od prvního prvku k druhému prvku nebo k ose.
PC-DMIS poskytne kladný úhel, pokud počítá úhel proti směru pohybu hodinových ručiček. Poskytne záporný úhel, pokud počítá úhel ve směru pohybu hodinových ručiček.
Možnosti K a Od určují směr výpočtu a výsledné znaménko (kladné nebo záporné):
Když vyberete K, PC-DMIS vypočítá úhel od prvku 1 k prvku 2 (nebo vybrané ose).
Když vyberete Od, PC-DMIS vypočítá úhel k prvku 1 od prvku 2 (nebo vybrané osy).
PC-DMIS standardně používá úhel od prvku 1 k prvku 2 (nebo vybrané ose). Pokud chcete doplňkový úhel (úhel 180 stupňů), označte pole Doplňkový úhel.

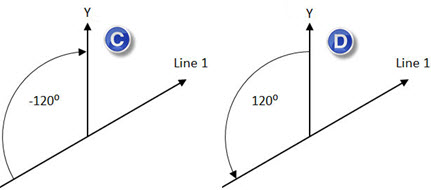

Uvažujme následující příklady:
Jestliže vyberete jeden z těchto prvků (nebo typů prvků), PC-DMIS otočí normálný vektor povrchu o 90 stupňů ve směru hodinových ručiček, aby reprezentoval vektor podél povrchu:
Rovina
2D prvek s šířkou
3D prvek s šířkou

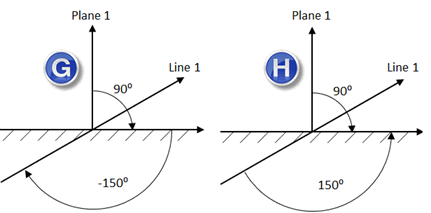

Uvažujme následující příklady:
Důležité změny: Ve verzi 4.3 PC-DMIS vylepšil metodu výpočtu kótování (rozměrů) úhlů. Pokud načtete rutinu měření z verze 3.7 nebo starší do aktuální verze, PC-DMIS zobrazí hlášení, které oznamuje změnu ve výpočtu rozměrů úhlů a že kótování (rozměry) úhlů v rutině měření byly aktualizovány.
Více:
