Měření angularity

Hledáte rozměry XactMeasure GD&T? Je-li tomu tak, viz:

ID Feature Search ID Feature List box Last Two button Clear button Reference Angle Tolerances for Angle Dimensions Projected Distance Output To area Display check box Edit button Create button Close button Units Analysis area

Dialogové okno Rozměr úhlu

Volba nabídky Vložit | Rozměr | Angularity vypočítá chybu angularity roviny nebo přímky vůči referenční rovině nebo čáře. (Jestliže zvolíte nebo zadáte pouze jeden prvek, PC-DMIS použije stávající pracovní rovinu jako referenční prvek).

Stejně jako u kolmosti nebo rovnoběžnosti, rozměr/kótování angularity umožňuje určit úhel, který nemá 90 stupňů (kolmost) nebo 0 stupňů (rovnoběžnost). Například pokud určíte úhel o 45 stupních, PC-DMIS vytvoří rozsah tolerance v 45 stupních a zkontroluje, že zásahy jsou v rámci daného rozsahu tolerance.

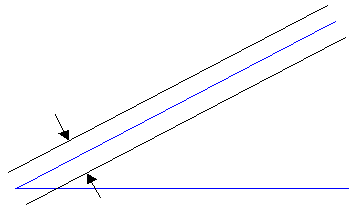

Naměřené hodnota je úhel (modrý). Rozsah tolerance angularity jsou dvě rovnoběžné přímky nebo roviny (černé), které se nikdy neprotnou.

Více:

Chcete-li vypočítat chybu angularity pomocí možnosti ANGULARITA:

Referenční úhel

Kladná tolerance při měření angularity

Projektovaná vzdálenost při měření angularity
