Měření házivosti - Kruhová nebo Celková

Položky nabídky Vložit | Rozměr | Odchylka | Kruhovitost a Celkem určují odchylku kruhovitosti prvního prvku ve vztahu ke druhému prvku (tj. druhý prvek se stane prvkem referenčním). Je-li zvolen jen jeden prvek, počátek a pracovní rovina se stanou referenčním prvkem. V tomto případě PC-DMIS použije pro referenční prvek polohu z počátku a směr z pracovní roviny. V okně úprav u referenčního prvku se zobrazí text „POČÁTEK“.

• Odchylka od kruhovitosti funguje v případě kružnic, kuželů, válců a koulí.

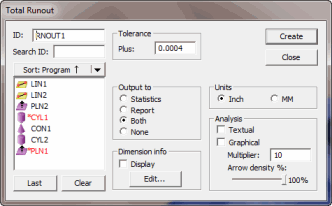

Dialogové okno Celkové házení rozměru

• Celková odchylka od kruhovitosti funguje u válců, kuželů a rovin.

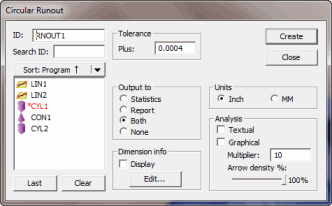

Dialogové okno Kruhové házení rozměru

Tento typ rozměru se považuje za jednostranný, což znamená, že se použije jediná kladná hodnota tolerance.

Více:

Co je odchylka od kruhovitosti

Chcete-li změřit prvek pomocí možnosti ODCHYLKA OD KRUHOVITOSTI:

Kladná tolerance při měření odchylky od kruhovitosti
