Záložka Grafika v dialogovém okně skenu

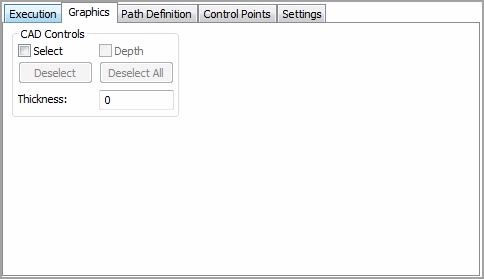

Záložka Grafika v dialogovém okně skenu (Vložit | Sken) umožňuje používat model CAD na obrazovce, který napomáhá při vytváření skenu. Tato záložka obsahuje oblast Ovladače CAD. Tato oblast umožňuje určit elementy CAD povrchu/drátového modelu, které se použijí pro nalezení nominálních hodnot, stejně jako tloušťky dílu.
V některých případech skenování může začít nad určitým povrchem a přejít přes mnoho dalších povrchů předtím, než operaci dokončí. V takových případech PC-DMIS neví, které elementy CAD se mají pro nalezení nominálů použít. Proto tedy musí prohledat každý povrch v modelu CAD. Pokud má model CAD mnoho povrchů, může úspěšné provedení operace NAJDINOM trvat poměrně dlouho.
Záložka Grafika má tyto možnosti:
Zaškrtávací políčko Vybrat
Pomocí této možnosti a kliknutím na povrchu můžete přesně definovat povrchy, které se mají skenovat. Manuální určení povrchů, které se mají skenovat, napomáhá urychlit proces NAJDINOM. Jakmile si zvolíte povrch CAD, zvýrazní se v Okně grafického zobrazení. Stavový řádek zobrazuje počet povrchů, které byly vybrány. Pokud neoznačíte zaškrtávací políčko Vybrat , PC-DMIS předpokládá, že veškerá kliknutí na povrchu budou představovat hraniční body.
Dvě hrany, které jsou na sebe kolmé, je třeba zvolit pro každý povrch, přes který bude sken přecházet. Pokud sken bude přecházet tři povrchy, je třeba zvolit šest hran (představujících tyto tři povrchy) v příslušném pořadí. První dvě hrany označují povrch jedna. Třetí a čtvrtá hrana představují povrch dva. Hrany pět a šest tvoří třetí povrch a tak dále.
Tlačítko Zrušit výběr
Jestliže zvolíte nesprávný povrch, klikněte na tento povrch podruhé. Tím se zruší vybrání povrchu. Kliknutím na tlačítko Zrušit zrušíte vybrání jednoho povrchu ve skupině označených povrchů pokaždé, když kliknete na tlačítko, až se zruší vybrání všech povrchů. Kliknutím na tlačítko Zrušit vše zrušíte výběr všech označených povrchů najednou.
Tlačítko Zrušit zruší výběr vždy jednoho označeného elementu CAD ze skupiny elementů CAD, které jsou vytvořeny pomocí políčka Zvolit.
Tlačítko Zrušit výběr všeho
Tlačítko Zrušit vše odstraní všechny vybrané elementy CAD, které byly vytvořeny pomocí políčka Vybrat.
Zaškrtávací políčko Hloubka
Toto zaškrtávací políčko se používá pouze tehdy, jestliže vybíráte křivkové prvky. Můžete označit určitý křivkový prvek CAD jako prvek hloubky.
Používání zaškrtávacího políčka Hloubka:
Nejdříve vyberte všechny ostatní elementy CAD.
Označte zaškrtávací políčko Hloubka.
Zvolte element CAD.
Křivka Hloubky se používá během operací NAJDINOM. Kdykoli má PC-DMIS nalézt nominání hodnoty z křivkových elementů, vezme vektor CAD prvku hloubky, protne jej vektorem z ostatních zvolených CAD prvků tak, aby získal rovinu. Poté protne rovinu, aby získal řádnou nominální hodnotu. Pokud vyberete více CAD prvků, nejbližší bod průniku se použije jako nominální bod. Jestliže se používají údaje drátového modelu CAD, PC-DMIS vyhledá údaje drátového modelu v párech.
Zaškrtávací políčko vektor1
Zaškrtávací políčko vektor 1 se zobrazuje pouze tehdy, jestliže zvolíte možnost Úhel ze seznamu Typ zásahu a používáte povrchové údaje. Umožňuje zvolit povrchy CAD, které PC-DMIS použije k nalezení nominální hodnoty. Poté můžete označit skupinu povrchů, které PC-DMIS používá k nalezení úhlového zásahu povrchu 1 vektoru výběrem tohoto zaškrtávacího políčka a poté výběrem povrchů CAD z okna grafického zobrazení.
Zaškrtávací políčko vektor2
Zaškrtávací políčko vektor 2 se zobrazuje pouze tehdy, jestliže zvolíte možnost Úhel ze seznamu Typ zásahu a používáte povrchové údaje. Umožňuje zvolit povrchy CAD, které PC-DMIS použije k nalezení nominální hodnoty. Poté můžete označit skupinu povrchů, které PC-DMIS používá k nalezení úhlového zásahu povrchu 2 vektoru výběrem tohoto zaškrtávacího políčka a poté výběrem povrchů CAD z okna grafického zobrazení.
Pole Tloušťka
Políčko Tloušťka umožňuje zadat tloušťku dílce. Mohou se používat kladné nebo záporné hodnoty. Tato hodnota se primárně používá pro tenké dílce (plastové nebo plechové), kdy údaje CAD popisují pouze jednu stranu. U tenkých dílců častokrát konstruktér CAD nakreslí pouze jednu stranu dílce a poté uvede jeho tloušťku. PC-DMIS použije tuto tloušťku materiálu automaticky, pokud se používají CAD data povrchu.
Tato tloušťka je použita podél normálného vektoru povrchu když je zvolen mód NAJDINOM a PC-DMIS protíná povrchy CAD aby získal nominály, a to i když používá zásahy hran.
