Příkaz Měřidlo tloušťky počítá a protokoluje 2D tloušťku a polohu měřidla.
Příkaz Měřidlo tloušťky vyžaduje primární a sekundární prvek, protože PC-DMIS určuje tloušťku protnutím sekundárního prvku kolmého na bod měřidla primárního prvku. Když vytvoříte příkaz Měřidlo tloušťky, software ukazuje jen platné prvky pro výběr v dialogovém okně Měřidlo tloušťky.
Příkaz Měřidlo tloušťky podporuje jen tyto typy prvků:
Sken tloušťky
Lineární sken
2D profil
Můžete používat Lineární sken a Profil 2D v jakékoli kombinaci. Můžete ovšem používat sken Tloušťky jen sám o sobě, protože obsahuje data pro dva povrchy.
Chcete-li vytvořit příkaz Měřidlo tloušťky:
Vytvořte primární a sekundární prvky.
Vyberte Vložit | Měřidlo | Tloušťka k otevření dialogového okna Měřidlo tloušťky.

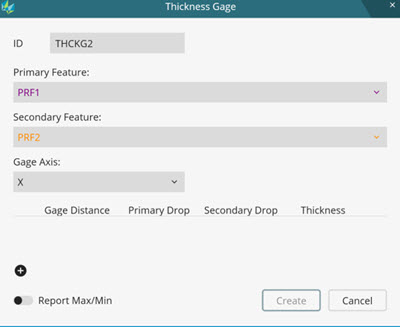

Dialogové okno Měřidlo tloušťky
Můžete také otevřít dialogové okno Měřidlo tloušťky z panelu nástrojů RychleMěřit (Ukázat | Panely nástrojů | RychleMěřit). Klikněte na rozevírací šipku Měřidlo a pak klikněte na tlačítko Měřidlo tloušťky
.
Vyberte primární a sekundární prvky z příslušných seznamů Primární prvek a Sekundární prvek. Software vyplní položky seznamu v závislosti na povrchu nebo vektoru protnutí aktuálního zarovnání.
Vyberte Osa měřidla a definujte Bod zájmu (POI). Podrobnosti viz „Definice bodu zájmu (POI) a protokolování“.
Pro přidání Měřidla tloušťky do protokolu klikněte na tlačítko Protokolovat Max/Min.
Klikněte na Vytvořit pro vytvoření Měřidla tloušťky.
Jakmile vytvoříte příkaz Měřidlo tloušťky, software přidá vybrané rozměry pro příkaz v okně úprav.

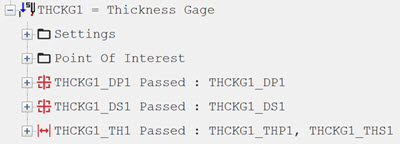

Příklad příkazu Měřidlo tloušťky v okně úprav
PC-DMIS považuje rozměry vytvořené příkazem Měřidlo tloušťky za interní rozměry k příkazu. Z tohoto důvodu je nemůžete odstranit nebo vyjmout a vložit do okna úprav.
Můžete stisknout klávesu F9, zatímco je kurzor nad interním rozměrem pro zobrazení dialogového okna Měřidlo tloušťky.
PC-DMIS považuje prvky vytvořené příkazem Měřidlo tloušťky za interní příkazy. Z tohoto důvodu je můžete použít v Zarovnání, Konstrukcích, Rozměrech a Přiřazeních.
