Můžete specifikovat toleranci plochosti na základě jednotkové plochy, pokud použijete zaškrtávací políčko Na jednotku. Toto vytváří složený rám pro ovládání prvků, kde dvě samostatné tolerance sdílí stejný symbol plochosti. Symbol čtverce za lomítkem, zobrazený zde, indikuje, že jednotková oblast je čtvercová:

Číslo před lomítkem určuje toleranci. Číslo následující za symbolem čtverce určuje velikost čtvercové jednotkové oblasti. Rovinnost na jednotku zjemňuje celkovou rovinnost a vy musíte zvolit menší hodnotu tolerance, než je celková tolerance.

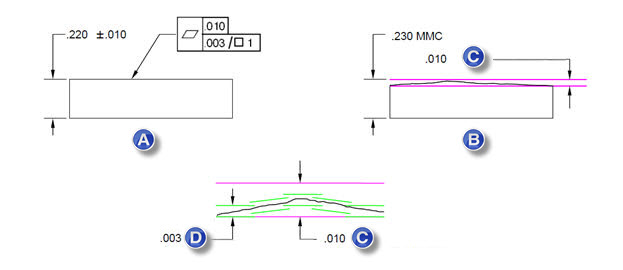

(A) Je-li na výkresu toto. (B) Znamená to toto. (C) Toleranční zóna široká .010. (D) Toleranční zóna široká .003 podle jednotkové oblasti 1x1. Každý pár zelených čas představuje individuální jednotkové oblasti.

Rovinnost na jednotkovou plochu se počítá rozdělením dat bodů roviny do podmnožin, z nichž každá spadá do čtverce specifikované velikosti. Rovinnost každé podmnožiny dat je určena výpočtem minimální vzdálenosti mezi dvěma paralelními rovinami, které obsahují všechny z měřených bodů v podmnožině. Data bodů roviny musí být dostatečně hustá, aby obsahovala nejméně čtyři body v každé podmožině dat. Poté, co software vypočítá rovinnost pro všechny jednotkové oblasti, použije nejhorší případ naměřené hodnoty. Rovina splňuje toleranci plochosti na jednotkovou oblast, jestliže nejhorší případ naměřené hodnoty je v hodnotě jednotkové tolerance.

Uvažované prvky: Měřená rovina, Automatická rovina a Sestrojená rovina.

1. V nabídce Vložit | Rozměr nebo v nástrojové liště Rozměr vyberte Rovinnost pro zobrazení dialogového okna XactMeasure GD&T.

2. Z oblasti Prvky vyberte rovinný prvek, který obsahuje alespoň čtyři datové body.

3. V oblasti editoru Rámu pro ovládání prvků definujte hodnotu tolerance pro Rám pro ovládání prvků (FCF).

4. Jestliže chcete zjemnit toleranci na jednotkovém základě, označte zaškrtávací políčko Na jednotku.

5. Pokud jste označili Na jednotku, definujte na nově přidaném řádku v oblasti editoru Rámu pro ovládání prvků toleranci a velikost jednotky.

6. Klikněte na Vytvořit pro výpočet rozměru plochosti.

7. Klikněte na Zavřít pro zavření dialogového okna XactMeasure GD&T.

8. Zobrazte výsledky otevřením Stavového okna (Zobrazit | Ostatní okna | Stavové okno) nebo Okna protokolu (Zobrazit | Okno protokolu). Pokud rovinný prvek nesplňuje toleranci plochosti, PC-DMIS zabarví text červeně.

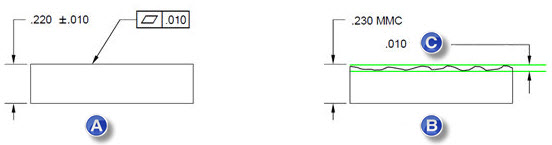

Rovinnost roviny

(A) Měřená hodnota je minimální vzdálenost mezi dvěma paralelními rovinami, které obsahují všechny z měřených bodů povrchu roviny. Rovina splňuje toleranci plochosti, jestliže měřená hodnota je v hodnotě tolerance.



Rovinnost roviny na jednotkovou plochu

(A) Měřená hodnota je minimální vzdálenost mezi dvěma paralelními rovinami, které obsahují všechny z měřených bodů povrchu roviny. Rovina splňuje toleranci plochosti, jestliže měřená hodnota je v hodnotě tolerance.

(B) Měřená hodnota pro dolní segment je minimální vzdálenost mezi dvěma paralelními rovinami jednotkové plochy. Toto je nejhorší odchylka mezi všemi segmenty na jednotkovou plochu.
