Přímost přímky je 2D specifikace, která řídí všechy čárové prvky, jako je rovinný, válcový nebo kuželový povrch. Tolerance přímosti se použije v náhledu, kde řízené elementy jsou zastoupeny přímkou. Každý čárový element musí ležet uvnitř toleranční zóny ohraničené dvěma paralelními čarami oddělenými specifikovanou hodnotou tolerance. Modifikátory stavu materiálu a prvky základny nejsou povolené.

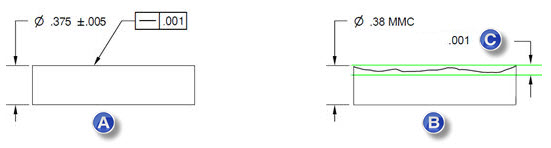

(A) Je-li na výkresu toto. (B) Znamená to toto. (C) Toleranční zóna široká .001

Pokud používáte ruční měřicí zařízení, například rameno Romer, nemůžete přesně změřit přímost čárového elementu válce nebo kužele. Pokud sejmete měřené údaje v různých řezech roviny, PC-DMIS interpretuje nominální variaci povrchu jako chybu tvaru.

Přímost osy je 3D specifikace, která řídí osu nebo odvozenou čáru mediánu, válce. PC-DMIS automaticky sestrojí odvozenou čáru mediánu z uvažovaného válce vypočítáním středového bodu každého kruhového řezu. Odvozená přímka mediánu musí ležet uvnitř zóny válcové tolerance s průměrem rovnajícímu se specifikované toleranci. Přímost osy povoluje modifikátory stavu materiálu, ale nepovoluje prvky základy.

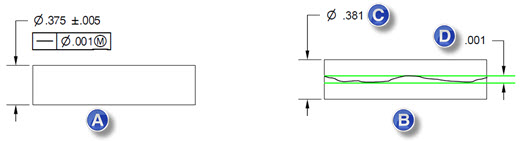

(A) Je-li na výkresu toto. (B) Znamená to toto. (C) Virtuální podmínka .381. (D) Průměr zóny tolerance .001.

Pokud nesejmete měřená data v rovinném řezu, software nemusí být schopen sestrojit odvozenou čáru mediánu z dat povrchu.

Při vyhodnocování přímosti na válci musíte sejmout alespoň tři úrovně zásahů sondy. Čím více úrovní sejmutých zásahů, tím lepší vyhodnocení přímosti válce.

Jestliže kótujete přímost válce v podmínkách materiálu, záložka Nominály v dialogovém okně XactMeasure GD&T zobrazí osu DF v poli Poloha, abyste mohli zadat toleranci rozměru pro výpočet bonusu. Viz „Záložka Nominály“.

Ukázková oblast Poloha na záložce Nominály zobrazující osu DF

Vedle celkové přímosti můžete specifikovat toleranci přímosti na základě jednotkové délky, pokud použijte zaškrtávací políčko Na jednotku. Toto vytváří složený FCF, kde dvě samostatné tolerance sdílí stejný symbol přímosti. Horní segment u FCF specifikuje celkovou toleranci přímosti. Dolní segment u FCF zjemňuje celkovou přímost s menší hodnotou tolerance. Číslo před lomítkem určuje toleranci. Číslo za lomítkem určuje délku jednotky. Toto vytváří toleranci přímosti, kde se zóna tolerance použije jen na specifikovanou jednotkovou délku. Menší zóna tolerance se pohybuje v celé délce uvažovaného prvku.

Můžete také použít jednotkovou délku pro přímost osy válce (nezobrazeno v tomto příkladu).

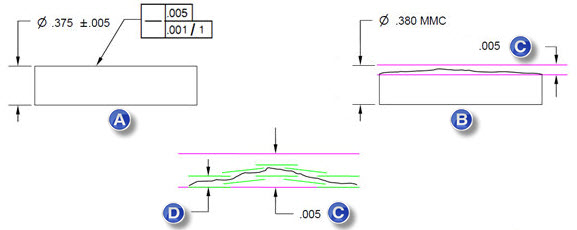

(A) Je-li na výkresu toto. (B) Znamená to toto. (C) Toleranční zóna široká .005. (D) Toleranční zóna široká .001 podle jednotkové délky. Každý pár zelených čas představuje individuální jednotkové délky.

Přímost na jednotkovou délku se počítá rozdělením dat bodů přímky do podmnožin, z nichž každá spadá do délky specifikované velikosti. Přímost každé podmnožiny dat je určena výpočtem minimální vzdálenosti mezi dvěma paralelními rovinami, které obsahují všechny z měřených bodů v podmnožině. Uvažovaná data bodů prvku musí být dostatečně hustá, aby obsahovala nejméně tři body v každé podmožině dat. Poté, co software vypočítá přímost pro všechny jednotkové délky, je použit nejhorší případ naměřené hodnoty. Uvažovaný prvek splňuje toleranci přímosti na jednotkovou délku, jestliže nejhorší případ naměřené hodnoty je v hodnotě jednotkové tolerance.

Uvažované prvky: Měřená přímka, Měřený válec, Automatická přímka, Automatický válec, Sestrojená přímka a Sestrojený válec.

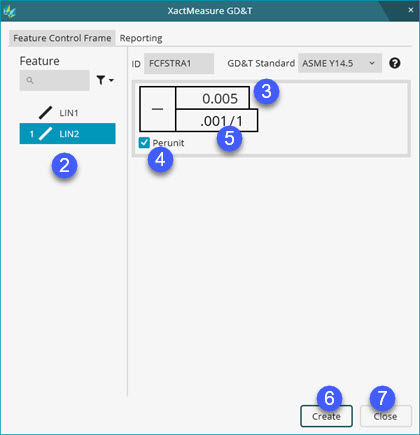

1. V nabídce Vložit | Rozměr nebo v nástrojové liště Rozměr vyberte Přímost pro zobrazení dialogového okna XactMeasure GD&T.

2. Z oblasti Prvky vyberte čáru nebo válcový prvek, který obsahuje alespoň tři datové body (tři průsečíky).

3. V oblasti editoru Rámu pro ovládání prvků definujte hodnotu tolerance pro FCF.

4. Jestliže chcete zjemnit toleranci na jednotkovém základě, označte zaškrtávací políčko Na jednotku.

5. Pokud jste označili Na jednotku, definujte na nově přidaném řádku v oblasti editoru Rámu pro ovládání prvků toleranci a velikost jednotky.

6. Klikněte na Vytvořit pro výpočet rozměru přímosti.

7. Klikněte na Zavřít pro zavření dialogového okna XactMeasure GD&T.

8. Zobrazte výsledky otevřením Stavového okna (Zobrazit | Ostatní okna | Stavové okno) nebo Okna protokolu (Zobrazit | Okno protokolu). Pokud válcový prvek nesplňuje toleranci válcovitosti, PC-DMIS zabarví text červeně.

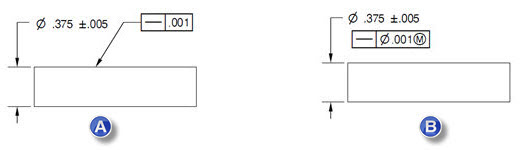

Přímost přímky

Měřená hodnota je minimální vzdálenost mezi dvěma paralelními čarami, které obsahují všechny z bodů (zásahů) uvažované přímky. Tolerance přímosti je splněna, jestliže měřená hodnota je v hodnotě tolerance.

Přímost osy

Měřená hodnota je minimální průměr válce, který obsahuje všechny body uvažované odvozené přímky. Tolerance přímosti je splněna, jestliže měřená hodnota je v hodnotě tolerance plus velikostní bonus MMC/LMC.

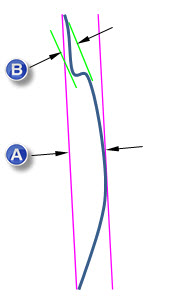

Přímost přímky na jednotku

(A) Měřená hodnota pro horní segment je minimální vzdálenost mezi dvěma paralelními čarami, které obsahují všechny body (zásahy) uvažované přímky po délce přímky.

(B) Měřená hodnota pro dolní segment je minimální vzdálenost mezi dvěma paralelními čarami jednotkové délky. Toto je nejhorší odchylka mezi všemi segmenty na jednotku.
