Vyberte Soubor | Přímá CAD rozhraní | NX k otevření dialogového okna Importovat.
Přejděte do složky, která obsahuje soubor k importování.
Vyberte díl NX (s příponou .prt).
Pro importování souboru NX klikněte na Importovat.

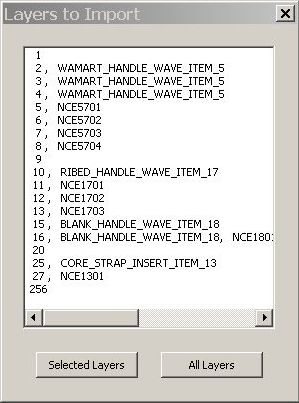

Otevře se dialogové okno Vrstvy k importování. Zobrazuje vrstvy, které obsahují CAD data spolu s jakýmkoli názvem kategorie pro vrstvy.
Dialogové okno Vrstvy k importování
Pro importování dat CAD jen v některých vrstvách vyberte požadované vrstvy a pak klikněte na Vybrané vrstvy.
Klikněte na Všechny vrstvy pro importování CAD dat ze všech vrstev.
PC-DMIS importuje vybrané vrstvy v rámci souboru .prt. Postupový pruh ukazuje stav importu.
Pracujte s PC-DMIS jako obvykle.
V průběhu procesu importování můžete použít tlačítko Zrušit k zrušení importu. Jestliže jste před importem již načetli model CAD, PC-DMIS si zachová předchozí model CAD.
Chyba uplynutí času (time-out)
Jestliže NX trvá připojování příliš dlouho, může dojít k vypršení času. Pokud se tak stane, PC-DMIS zobrazí hlášení „Fatální: Chyba komunikace NX“. Když kliknete na OK, hlášení se zavře. Také se ukončí NX DCI. Ovšem PC-DMIS zůstává ve funkčním stavu. K restartování NX DCI musíte restartovat PC-DMIS.
Dobu, jakou bude mít PC-DMIS k dispozici, než čas vyprší, můžete řídit pomocí vstupů registru PartLoadTimeout a CommandTimeout. Více informací k těmto vstupům registru viz téma „Úprava registru“.
