První věc, kterou byste měli provést při řešení problémů NX DCI, je spustit PC-DMIS se vstupem registru DebugDCI nastaveným na Pravda. To vytvoří ladicí soubor s názvem UG_DCI.txt v adresáři, který obsahuje spustitelný soubor aplikace PC-DMIS.
K nastavení tohoto vstupu registru viz „Použití vstupu DebugDCI“ v tématu „Vstupy registru NX“.
Problém
Při importu souboru dílu NX se objeví následující chybové hlášení: „CHYBA - Nepodařilo se nalézt prováděcí soubor NX!“
Možné příčiny
Je proměnná prostředí UGII_ROOT_DIR nastavena správně?
Tato proměnná prostředí je nastavena procesem instalace NX. PC-DMIS ji používá pro nalezení prováděcího souboru NX. Tuto hodnotu můžete zkontrolovat otevřením okna příkazového řádku, zadáním echo %UGII_ROOT_DIR a pak stisknutím klávesy Enter. Pokud je proměnná prostředí nainstalována správně, okno příkazového řádku vrátí cestu, která obsahuje proměnnou prostředí (cesta C:\ugs180\UGII\).
Nachází se prováděcí soubor NX tam, kde má být?
Prováděcí soubor NX, libufun.dll, by se měl nacházet v adresáři %UGII_ROOT_DIR%. Tuto hodnotu můžete zkontrolovat otevřením okna příkazového řádku, zadáním DIR %UGII_ROOT_DIR% a pak stisknutím klávesy Enter. Okno příkazového řádku by mělo zobrazit informace souboru libufun.dll.
Máte k dispozici požadované prvky licence NX?
Požadované prvky licence jsou vypsány v tématu „Minimální požadavky na licenci“. Můžete zkontrolovat, zda je spuštěn manažer licence a zda jsou požadované prvky licence k dispozici pomocí utility pojmenované LMTOOLS dodávané NX. Tuto utilitu je možno spustit otevřením lmtools.exe, který se nachází v adresáři UGFLEXLM. Jakmile je spuštěn, klikněte na záložku Stav serveru a poté klikněte na tlačítko Provést diagnostiku. LMTOOLS zobrazí prvky vaší licence a zda jsou některé k dispozici. Více informací o LMTOOLS viz „Průvodce uživatele UG FLEXLM“.
Je soubor dílu NX poškozený?
NX dodává nástroj nazývaný UG_Inspect.EXE, který stanoví, zda nejsou soubory dílu NX poškozené. Tento nástroj se nalézá v adresáři NX UGII a běží v okně příkazového řádku. Informace k tomuto nástroji získáte otevřením okna příkazového řádku, zadáním ug_inspect –help a poté stisknutím ENTER.

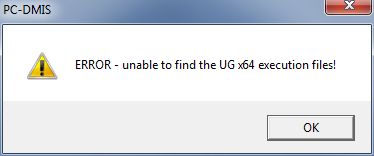

Jestliže se objeví chybové hlášení ve znění „CHYBA - nelze nalézt prováděcí soubory x64!" , je spouštěná verze PC-DMIS 64bitová, ale pokouší se volat 32bitovou verzi NX DCI. Nainstalujte 64bitovou verzi softwaru NX DCI.
