Na tenkém plechovém dílu skenovaném z obou stran byl vytvořen laserový automatický bod povrchu.

Extrakce prvku - Vertikální ořezová zóna je nastavena, aby zahrnovala odchylky dílu, které jsou v tomto případě větší než tloušťka plechu.

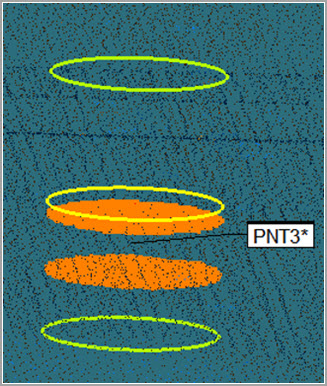

Na tomto obrázku sken nepoužívá Max úhel dopadu:

Protože se neberou v úvahu normály skenovaných bodů, extrahovaný bod používá data z obou stran dílu.

---

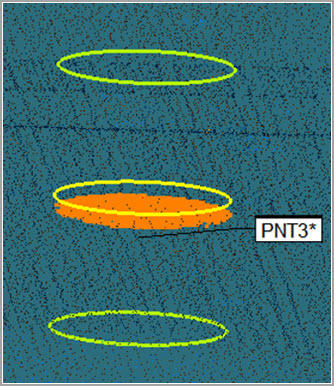

Na tomto obrázku sken nepoužívá Max úhel dopadu 60 stupňů:

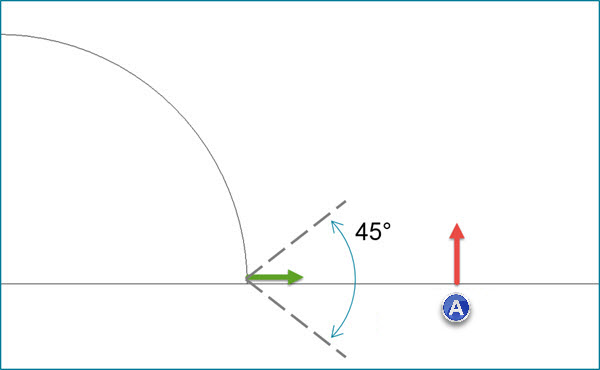

Software porovnává odhadovanou normálu každého bodu v ořezové zóně s teoretickou normálou laserového automatického bodu povrchu. Body, které spadají mimo tento úhel, nejsou použity pro výpočet prvku.



Laserová extrakce koule dříve vyžadovala další kroky a ruční výběr pro vyloučení sousedních povrchů.

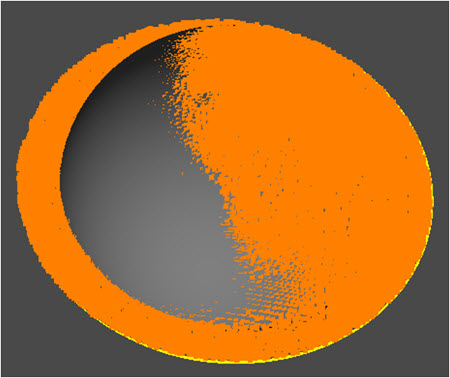

Na tomto obrázku není použit Max úhel dopadu:

Data ze sousední roviny jsou použita pro výpočet koule.

---

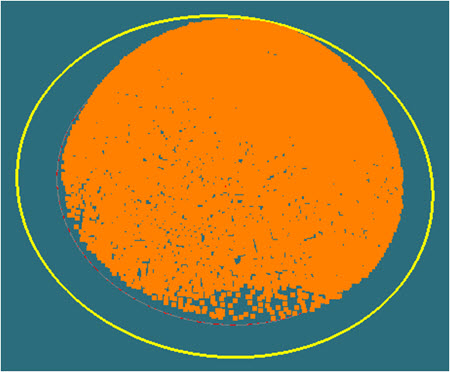

Na tomto obrázku je použit Max úhel dopadu 60 stupňů:

Je zahrnuto několik mimoležících bodů.

---

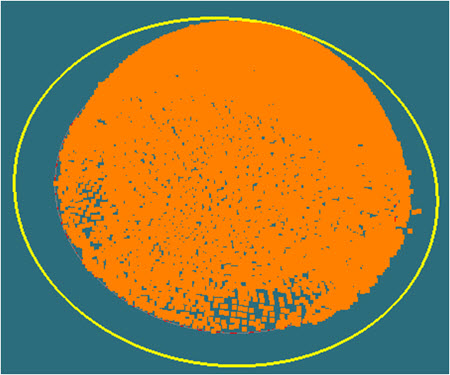

Na tomto obrázku je použit Max úhel dopadu 45 stupňů:

V tomto závěrečném příkladu jsou nejlépe zastoupena aktuální data koule.
