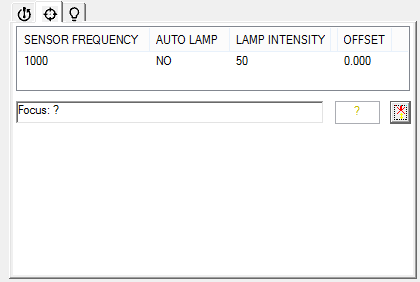

Sada nástrojů sondy: záložka Parametry CWS
Záložka Parametry CWS v sadě nástrojů sondy je dostupná ihned po správném nakonfigurování systému:
CWS musí být konfigurován jako aktivní laserový systém. Obvykle toto provádí výrobce na místě během uvádění do provozu nebo servisní technik.
Po správném nakonfigurování systému musíte definovat sondu se správnými vlastnostmi. Sonda je sestrojena s použitím dialogového okna Utility sondy. Měli byste použít výběr OPTIVE_FIXED a objektiv, který obsahuje CWS. Toto by mělo být definováno v souboru USRPROBE.DAT. Toto obvykle poskytuje továrna v místě.
Sloupce v záložce mohou obsahovat následující informace:
+ TOLERANCE
Definuje hodnotu horní tolerance měření.
- TOLERANCE
Definuje hodnotu dolní tolerance měření.
FREKVENCE ČIDLA (rychlost měření)
Rychlost měření nastavuje počet měřených hodnot, které optické čidlo zaznamená za jednotku času. Například, když rychlost měření je nastavena na 2000 Hz, je sejmuto za sekundu 2000 hodnot. Ukazatel intenzity na displeji vám může pomoci s výběrem správného nastavení.
Nastavení rozsahu
Jako pravidlo byste se měli snažit o nejvyšší možnou rychlost měření, abyste získali co nejvíce naměřených hodnot za co nejkratší čas. U povrchů s velmi nízkou odrazivostí může být nutné rychlost měření snížit. To má za následek delší dobu osvitu optického snímače řady CCD a tím umožnění měření i při velmi nízké intenzitě odrazu.
Nadměrná modulace CCD-linie u vysoce odrazivých povrchů a při malé rychlosti měření může vést k chybám měření. Pokud indikátor intenzity ukazuje blikající „Int: 999“, dochází k nadměrné modulaci. Objeví-li se nadměrná modulace, měla by se zvolit nejbližší vyšší rychlost měření. Je-li již nastavena maximální rychlost měření (2000 Hz u CHRocodileS, 1000 Hz u CHR150E), je možné intenzitu odrazu snížit jedním ze dvou způsobů:
Umístněním snímací hlavy do horního nebo dolního limitu měřicího rozsahu.
Zapnutím funkce automatické adaptace (kde parametr AUTOMATICKÁ LAMPA se nastaví na ANO). Toto průběžně přizpůsobí intenzitu osvětlení v závislosti na odrazivosti dílu. Zde se nepoužívá tmavá reference. Tato metoda je podporovaná v PC-DMIS.
AUTOMATICKÁ LAMPA (nastavení intenzity osvětlení)
Pod úpravou intenzity osvětlení lze vybrat relativní délku pulzu LED a tím efektivní jas světelného zdroje.
Jestliže se měří vysoce odrazný povrch, kde i při nejvyšší rychlosti měření dochází k nadměrné modulaci, má smysl zkrátit čas expozice.
Má-li se měřit povrch se slabou odrazivostí vysokou rychlostí, lze toho dosáhnout pomocí delšího času pulzů.
AUTOMATICKÁ LAMPA: NE
Když je funkce vypnutá, použije se aktuální intenzita LED.
AUTOMATICKÁ LAMPA: ANO
Nezávislé nastavení doby záblesku pro LED během času expozice usnadňuje uživateli automatické nastavení nejlepší intenzity při měření na proměnlivých površích a tím i optimální poměr signálu k šumu.
Jas lampy je modulován tak, aby bylo dosaženo definovaného procenta amplitudové modulace. Hodnota se může pohybovat v rozsahu 0 % až 75 %. Pro většinu aplikací se doporučuje hodnota jasu od 20 % do 40 %.
ČAS EXPOZICE (hodnota jasu)
Jestliže parametr AUTOMATICKÁ LAMPA je nastavený na ANO, čas expozice (hodnotu jasu) lze vybrat zde.
Jas lampy je modulován tak, aby bylo dosaženo definovaného procenta amplitudové modulace. Hodnota se může pohybovat v rozsahu 0 % až 75 %. Pro většinu aplikací se doporučuje hodnota jasu od 20 % do 40 %.
FILTR [INTENZITA SNÍMAČE] (práh detekce)
Pod Nastavit Detekovat Práh lze nastavit limitní hodnotu mezi šumem a signálem měření. Špičky spadající pod práh jsou detekovány jako neplatné a zobrazují se na displeji jako hodnota měření „0“.
Aby měření bylo platné, intenzita by měla být mezi 0 a 999 u CHRocodileS nebo 99 u CHR150E; v opačném případě se musí změnit rychlost měření.
Při měření vzdálenosti k povrchu s nízkou odrazivostí může být intenzita odraženého světla příliš nízká a rychlost měření se musí snížit. Pro rychlost měření pod 1 kHz se doporučuje limit 40 u CHRocodileS nebo 25 u CHR150E. Tím se předejde hodnotám měření s příliš malou intenzitou, která je jen mírně vyšší než šum a vnášela by chyby do měření.
Při rychlosti měření 1 kHz a vyšší (jen pro CHRocodileS) odpovídá limit 15 plné dynamice zařízení.
OFFSET
Toto je posun stroje ve směru měření navíc vůči poloze měření.
