Software extrahuje nominály a měřené počáteční a koncové body posuvného měřítka, když:
Vytvoříte posuvné měřítko
Provádíte posuvné měřítko v rutině měření
Software používá počáteční a koncové body pro výpočet středového bodu. Středový bod je pak promítnut na vybranou osu.
Tyto body nejsou individuální prvky v Okně úprav. Jsou to interní složky Posuvného měřítka.
Počáteční, středový a koncový bod se automaticky objeví jako sestrojené offsetové body v dialogových oknech Rozměr, Sestrojení a Zarovnání. Můžete dimenzovat body a použít je ve vyrovnání podle nejlepší shody, například když vyrovnáváte odlitek, který má nadbytečný materiál.
Následující příklady používají počáteční, středový a koncový bod posuvného měřítka při vytváření prvků a vyrovnání:
Příklad volby počátečního, středového a koncového bodu při vytváření sestrojeného prvku.
Příklad volby počátečního, středového a koncového bodu při vytváření Rozměru umístění prvku

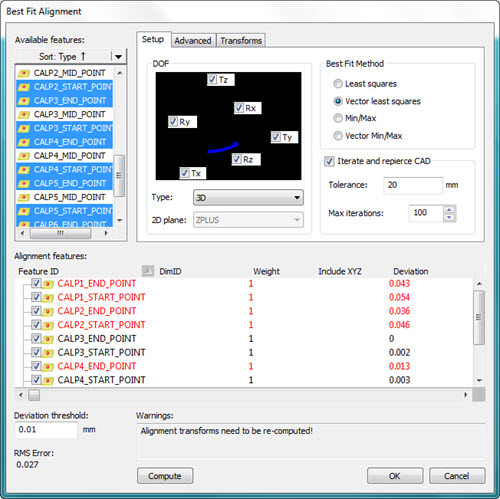

Příklad volby počátečního, středového a koncového bodu při vytváření vyrovnání.
Tento příklad ukazuje použití metod Omezit a Offset, když definujete prvek Posuvné měřítko:
Příklady bodů posuvného měřítka s použitím metod Omazeno (vlevo) a Offset (vpravo)
(A) - Koncové body Posuvného měřítka1 omezené na osu Y
(B) - Offset koncových bodů Posuvného měřítka2 vůči ose Y
