Průměr: Hodnota v tomto poli definuje průměr kužele.
Délka: Hodnota v tomto poli udává délku (výšku) osy kužele. Parametr délky je platný jen jako jmenovitý. Nebude provedeno žádné skutečné měření délky.
Vnitřní/Vnější: Tento parametr definuje zda je lužel vnitřní (dutý) nebo vnější (čep, výčnělek).
Hodnota Přesnímkování na záložce Vlastnosti laserového skenu Sady nástrojů sondy by měla používat záporné hodnoty na rozdíl od jiných automatických prvků laseru. To omezuje měření v kuželové oblasti podél osy kužele.
Hloubka - Tento parametr ovládá polohu laserového ohniska ve vztahu k venkovnímu průměru kužele (vnější kužely) nebo středové ose kužele (vnitřní kužely). To umožňuje ovládat, jak padají pruhy laseru na povrch kužele vzdálenosti laseru od povrchu kužele. Hloubka 0 (nula) znamená, že prvek je spočítán ve výšce roviny povrchu pomocí dat nalezených na nejnižší možné hloubce od roviny povrchu. Jakákoli jiná hodnota hloubky způsobí, že bude spočítán v této hloubce.
Offset středu - Tato hodnota identifikuje střed kuželovité části výstupku.
Délka hledání - Tato hodnota identifikuje délku kuželovité části výčnělku.
Výchozí hloubka je 0 (nula). Toto je výchozí hodnota pro prvek roviny bez vyčnívajících hran. Tuto hodnotu byste měli změnit na jinou, pokud jsou zde specifické požadavky ve výkresu dílu. V opačném případě se PC-DMIS neúspěšně pokouší vyhledat body ve stanovené hloubce a výsledkem bude chyba výpočtu prvku z modulu extrahování prvku.

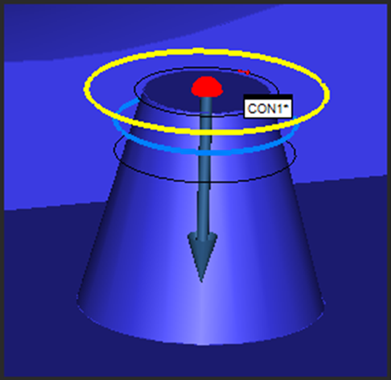

Příklad vnějšího kužele v Okně grafického zobrazení ukazující:
Průměr (černá kružnice nahoře)
Délku (dolní černá kružnice)
Hloubku (modrá kružnice)
Středového bodu (žlutá kružnice)

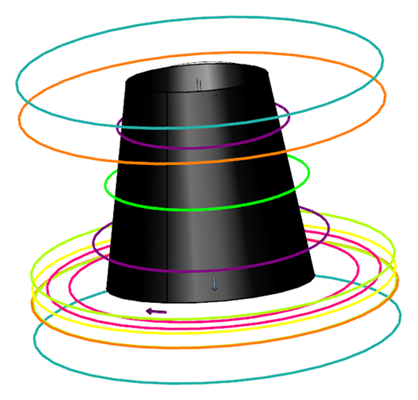

Příklad vnějšího výstupku v Okně grafického zobrazení ukazující:
Délka hledání (fialové kružnice)
Posun středu (limetkově zelená kružnice)
Oddělení bodů (oranžové kružnice)
Středového bodu (žlutá kružnice)
Ořezová rovina (světle zelená kružnice)
Přesnímkování (modrozelené kružnice)
Prstencový pás (růžové kružnice)
