Průměr - Hodnota v tomto poli definuje průměr válce.
Délka - Hodnota v tomto poli udává délku (výšku) osy válce. Parametr délky je platný jen jako jmenovitý. Software ve skutečnosti neměří délku.
Vnitřní/Vnější - Tento parametr definuje, zda je válec vnitřní (otvor) nebo vnější (včetně výstupku).
Na rozdíl od jiných laserových automatických prvků byste měli pro hodnotu Přesnímkování na záložce Vlastnosti laserového skenu Sady nástrojů sondy používat záporné hodnoty. To omezuje měření ve válcové oblasti podél osy válce.
Hloubka - Tento parametr ovládá polohu laserového ohniska ve vztahu k vnějšímu průměru válce (vnější válce) nebo středové ose válce (vnitřní válce). To umožňuje ovládat, jak pruhy laseru dopadají na povrch válce, neboť můžete zadat, jak daleko nebo blízko je laser k povrchu válce. Hloubka 0 u vnitřního prvku znamená, že střed laserového snímače je na středové ose válce. U vnějšího prvku je na povrchu vnějšího válce.
Záporná hodnota hloubky posune střed laserového snímače od povrchu válce.
Kladná hodnota hloubky posune střed laserového snímače blíže k povrchu válce.
Offset středu - Tato hodnota identifikuje střed válcovité části výstupku.
Hloubka hledání - Tato hodnota identifikuje délku válcovité části výčnělku.
Výchozí hloubka je nula pro rovinný prvek bez vyčnívajících hran. Tuto hodnotu byste měli změnit na jinou, pokud jsou zde specifické požadavky ve výkresu dílu. V opačném případě se PC-DMIS neúspěšně pokouší vyhledat body ve stanovené hloubce. Výsledkem je chyba výpočtu prvku z modulu extrahování prvku.

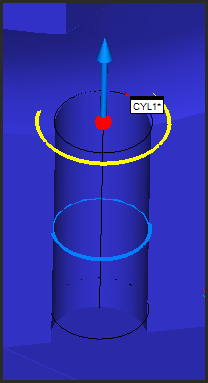

Příklad vnitřního válce
Příklad vnitřního válce zobrazující:
Hloubku (modrá kružnice)
Délku (dolní černá kružnice)
Středového bodu (žlutá kružnice)

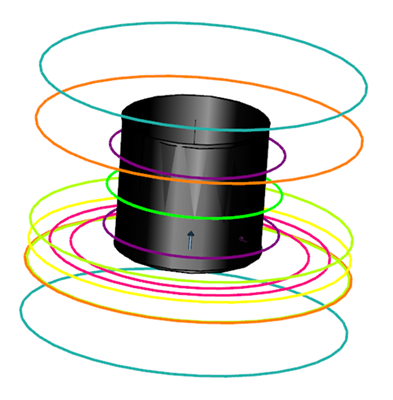

Příklad vnějšího válce
Příklad válcového výstupku zobrazující:
Délka hledání (fialové kružnice)
Posun středu (limetkově zelená kružnice)
Oddělení bodů (oranžové kružnice)
Středového bodu (žlutá kružnice)
Ořezová rovina (světle zelené kružnice)
Přesnímkování (modrozelené kružnice)
Prstencový pás (růžové kružnice)
