. Když zavřete dialogové okno, skenované pruhy nejsou již vidět. Po vytvoření automatického prvku a stisknutí F9 pro úpravu Přímo měřeného laserového automatického prvku se pruhy opět zviditelní.Parametr Reference v záložce Vlastnosti laserového skenu dialogového okna Laserový Automatický prvek definuje mrak bodů nebo síť, odkud PC-DMIS extrahuje automatický prvek. Jestliže vyberete ze seznamu možnost Deaktivováno, můžete prvek skenovat přímo. Software ukládá skenované pruhy do interního COP. Toto se označuje jako „Přímo Měřené laserové automatické prvky“.
Když spustíte PC-DMIS v režimu Online nebo Offline, interní skenované pruhy jsou viditelné v Okně grafického zobrazení, jen když je otevřené dialogové okno Automatický prvek a povolíte tlačítko Ukázat/Skrýt pruhy . Když zavřete dialogové okno, skenované pruhy nejsou již vidět. Po vytvoření automatického prvku a stisknutí F9 pro úpravu Přímo měřeného laserového automatického prvku se pruhy opět zviditelní.
Parametr Deaktivováno můžete použít jen v režimu DCC.
Online
Když spustíte PC-DMIS v režimu Online se CMM, můžete přímo měřit laserový automatický prvek. K tomu musíte nastavit parametr Reference na Deaktivováno.
WAROVÁNÍ – Když vyberete parametr Deaktivováno se strojem online, a je zvoleno tlačítko Přepínač Měřit nyní, stroj se přesune k prvku a začne skenovat s použitím vybraného nastavení, jakmile kliknete na tlačítko Vytvořit nebo OK.
Když jste online se CMM a kliknete na tlačítko Test, stroj se přesune k prvku a začne skenovat.
OFF-LINE
Když spustíte PC-DMIS v režimu Offline, můžete simulovat Přímo měřený laserový automatický prvek, kontrolovat nastavení skenu, a upravovat ho podle potřeby bez spuštění stroje.
Chcete-li simulovat Přímo měřený laserový automatický prvek:
Spusťte PC-DMIS v režimu Offline.
Vyberte možnost Režim DCC na nástrojové liště Režim sondy (Zobrazit | Nástrojové lišty | Režim sondy).
Otevřete dialogové okno Automatický prvek (Vložit | Prvek | Auto) a vyberte prvek, který chcete vytvořit.
Vyberte možnost Deaktivováno ze seznamu Reference.
Klikněte na tlačítko Ukázat/Skrýt pruhy pro zobrazení simulovaných pruhů.
Klikněte na tlačítko Test pro předběžný náhled interních pruhů skenu jejich promítnutím jako simulovaných pruhů skenu na model CAD.

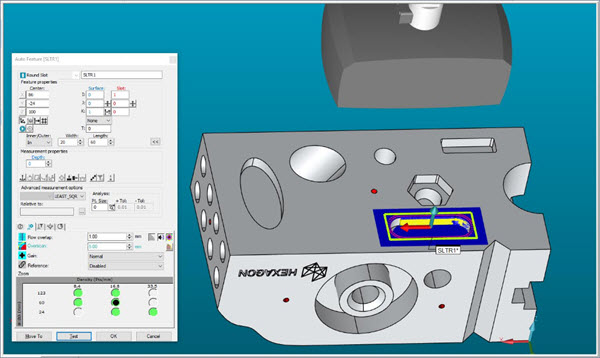

Příklad Přímo měřeného laserového automatického prvku se simulovanými liniemi skenu zobrazovanými offline
