Hloubka: Definuje hloubku, která má být použita při výpočtu hraničního bodu. Odpovídá modré grafické vizualizaci v okně grafického zobrazení. Hloubka 0 způsobí, že bude prvek spočítán ve výšce roviny povrchu pomocí dat nalezených na nejnižší možné hloubce od roviny povrchu. Jakákoli jiná hodnota hloubky způsobí, že bude spočítán v této hloubce.
Mezera: Ovládá velikost oblasti, kterou PC-DMIS používá pro výpočet normály prvku. Odpovídá fialové grafické vizualizaci v okně grafického zobrazení.
Odsazení: Umožní určit polohu oblasti, kterou PC-DMIS používá pro výpočet normály prvku. Odpovídá červené grafické vizualizaci v okně grafického zobrazení.

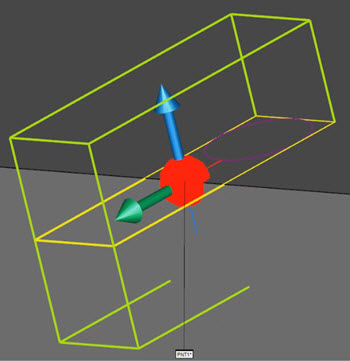

Příklad hraničního bod s grafickou vizualizací hloubky, oddělovače a odsazení použité v okně grafického zobrazení
Poznámky týkající se grafické analýzy a extrakce prvku hraničních bodů
Pokud nevidíte některé body grafické analýzy započítané do roviny hrany, zvažte následující:
Hraniční body přímky - Veškeré hraniční body přímky na referenční rovině vrácené extraktorem prvku jsou zobrazeny. Pro analýzu jsou hraniční body přímky počítány pomocí vzdálenosti (hodnota Odsazení) od středu referenční roviny (střed kruhové oblasti povrchu definované hodnotou Mezera) k hraniční přímce.
Body referenční roviny - Pokud je hodnota Oddělovače 0.0, pak nejsou body referenční roviny zobrazeny. Pokud hodnota Oddělovače není 0.0, pak jsou body hraniční roviny extrahovány z mraku bodů pomocí následujících pravidel použitím statistických dat roviny získaných z extraktoru prvku.
Pravidlo 1: Všechny body, které jsou mimo
pomyslného válce, jsou zavrženy.
Pravidlo 2: Všechny body s větší vzdáleností od pomyslné roviny, než je hodnota maximální chyby roviny, jsou zavrženy.
Pravidlo 3: Pokud jakékoli zbývající body jsou vyšší než povolené číslo (19900), body jsou stejnoměrně sníženy na povolenou hodnotu.
Pro analýzu je každý bod referenční roviny spočítán s pomocí vzdálenosti od referenční roviny a měřeného povrchu roviny.

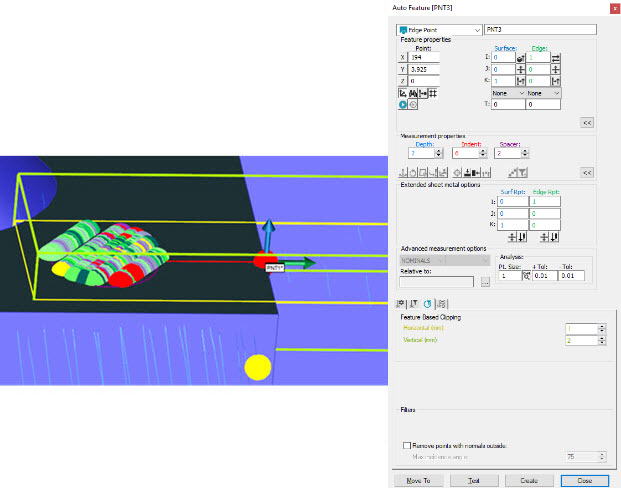

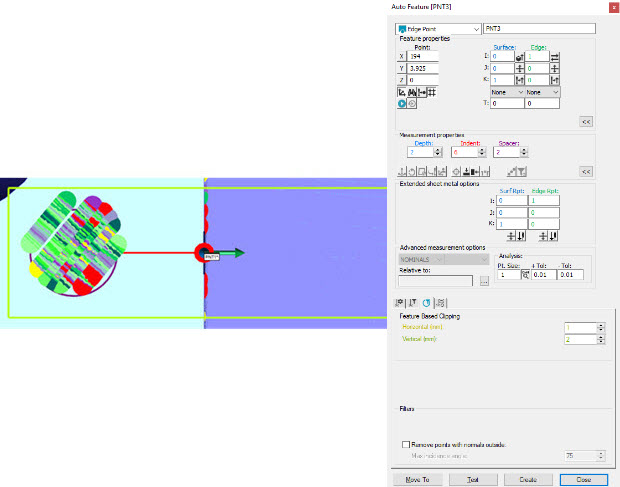

Následující dva obrázky ukazují laserovou grafickou analýzu bodu hrany:
