Oříznutí dle prvku pro automatické nerovinné prvky
PC-DMIS může oříznout data laseru jak v horizontálním, tak vertikálním směru zadáním vzdálenosti do pole Horizontální a tam, kde je k dispozici, do pole Vertikální. Tato vzdálenost ořezává všechna data laseru mimo definovanou vzdálenost a vyloučí data při extrahování prvku.
Alternativně, můžete u Automatického rovinného prvku oříznout data uvnitř offsetové hranice okolo všech CAD prvků na povrchu. Toto se rovněž nazývá Segregace CAD. Viz dále „Offset CAD“.
Pro automatický prvek Kužel definuje možnost Horizontální, o kolik větší než teoretický průměr je kruhové ohraničení, v němž leží body prvku. Hodnota pro možnost Vertikální definuje, o kolik delší než teoretická délka je válcové ohraničení, v němž leží body prvku.
Horizontální a vertikální ořízenutí
Všechny automatické prvky podporují horizontální oříznutí. Vertikální prvky, které podporují vertikální oříznutí:
Kružnice
Kužel
Válec
Mnohoúhelník
Hranový bod
Zaoblená štěrbina
Hranatá štěrbina
Bod plochy
Rovina
Vzdálenosti ořezání zadané v ořezových prstencích dle prvku jsou zobrazeny jako barevné prstence. Horizontální ořezání je zobrazeno jako žlutý prstenec a vertikální ořezání jako světle zelený prstenec.

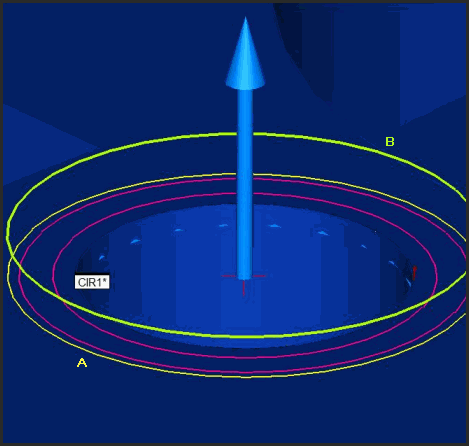

Příklad kruhového automatického prvku s horizontálním oříznutím (A) a prstencovým vertikálním oříznutím (B)

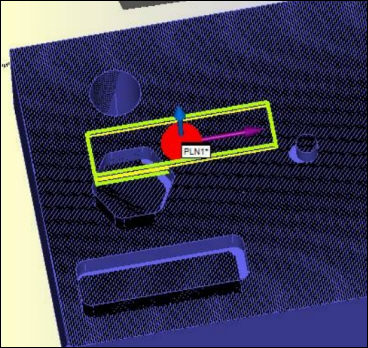

Příklad Automatického rovinného prvku se zapnutým Horizontálním a Vertikálním oříznutím

Oblast oříznutí dle prvku pro Automatický rovinný prvek
Zaškrtávací políčko Offset CAD je k dispozici pro všechny Automatické prvky 3D (Rovina, Kužel, Válec a Koule).
Možnost Offset CAD můžete aktivovat pro automatické prvky Rovina, Kužel, Válec a Koule. Možnost Offset CAD nabízí PC-DMIS způsob, jak se stáhnout od vybrané plochy CAD a eliminovat body, které jsou v offsetové vzdálenosti od hrany prvku.
Pro automatické prvky Roviny, když označíte toto zaškrtávací políčko, PC-DMIS vytvoří žlutou offsetovou hranici okolo každého prvku v CAD modelu na jeho povrchu. Pro automatické prvku Kužel, Válec nebo Koule PC-DMIS nezobrazuje tento žlutý posunutý obrys.

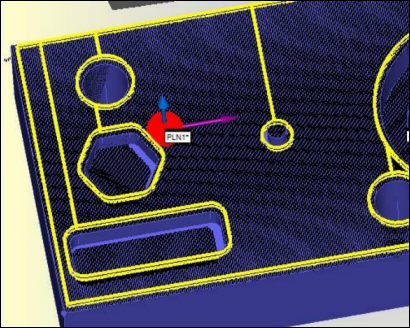

Příklad automatického rovinného prvku Rovina se zapnutým CAD oříznutím

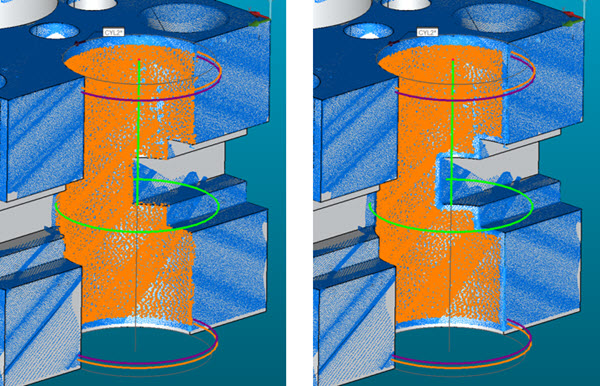

Příklad automatického prvku Válec bez Offsetu CAD (vlevo) a s Offsetem CAD 2 mm (vpravo)
Musíte vybrat plochu CAD, když používáte možnost Offset CAD.
PC-DMIS ořízne data laseru, která spadají do offsetové hranice u všech prvků CAD modelu na povrchu. Data mimo offsetové hranice se používají k řešení roviny.
Uvažujme například obrázek dole s ukázkou řezu vzorového dílu. Průhledný oranžový překryv, zde přidaný do obrázku jen pro znázornění, ukazuje data, která by PC-DMIS použil pro vytvoření Automatického rovinného prvku:
