Analýza Zahlazení a mezery sestává ze tří oblastí. Podívejte se na diagram na konci tohoto tématu:
Oblast mezery - V oblasti Mezery jsou analyzované body v poli vystředěném k bodu mezery a orientované podél vektoru Mezery. Výška pole je 60 % hodnoty délky mezery. Šířka je 130 % hodnoty délky mezery.
Oblast hlavního zahlazení - V oblasti Hlavního zahlazení jsou body analyzovány v oblasti, která začíná v bodě Hlavní strany ve směru proti Vektoru hlavní strany. Má délku 60 % hodnoty délky Mezery.
Oblast zahlazení měřidla - V oblasti Zahlazení měřidla jsou body analyzovány v oblasti, která začíná v bodu Strany měřidla ve směru proti Vektoru hrany měřidla. Má délku 60 % hodnoty délky Mezery.
Analýza Zahlazení a mezery probíhá s použitím těchto měřených prvků.
Bod mezery a vektor
Bod hlavní strany
Povrch hlavní strany a Vektory hrany
Bod strany měřidla
Povrch strany měřidla a Vektory hrany
PC-DMIS počítá vzdálenost měřeného bodu Zahlazení a mezery z těchto čtyř měřených referenčních rovin:
První dvě roviny jsou referenční roviny analýzy Mezery definované ze dvou změřených Bodů minimální vzdálenosti (kde vzdálenost mezery se počítá) a změřeného Vektoru mezery.
Třetí rovina je referenční rovina analýzy Hlavní strany. Je definována změřeným Bodem hlavní strany a změřeným Vektorem povrchu hlavní strany.
Čtvrtá rovina je referenční rovina analýzy Strany měřidla. Je definována změřeným Bodem strany měřidla a změřeným Vektorem povrchu strany měřidla.
Pro zkrácení času analýzy PC-DMIS používá jen body nejbližší k protínací rovině (méně než 0,5 mm nebo 0,19685 palce).

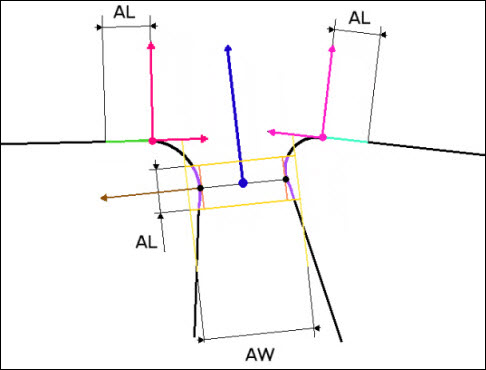

Diagram grafické analýzy:
Klíč:
AL - Délka analýzy. Je 60 % hodnoty délky Mezery.
AW - Šířka analýzy. Je 130 % hodnoty délky Mezery.
- Body minimální vzdálenosti
- Vektor mezery
- Bod mezery a Vektor náhledu
- Bod strany měřidla a Vektory
- Bod hlavní strany a Vektory
- Oblast analýzy Zahlazení hlavní strany. Referenční rovina.
- Oblast analýzy Zahlazení strany měřidla. Referenční rovina.
- Oblast analýzy Mezery
- Referenční rovina analýzy mezery
