Vizuální příklad těchto parametrů najdete v níže uvedených diagramech.
Zahlazení - Toto pole určuje výškový rozdíl mezi dvěma lícujícími plechovými díly. Zda je hodnota zahlazení kladná nebo záporná, závisí na tom, je-li výška větší nebo menší než „hlavní“ strana.
Mezera - Toto pole určuje vzdálenost (ve stejné rovině) mezi dvěma lícujícími plechovými díly.
Odsazení - Odsazení udává vzdálenost od hrany mezery na které PC-DMIS měří zahlazení.
Mezera - Jedná se o kruh na bodu odsazení použitý pro výpočet normál povrchu použitých ve výpočtu.
Směr mezery (vektor) - Tato pole v oblasti Vlastnosti prvku definují směr mezery.

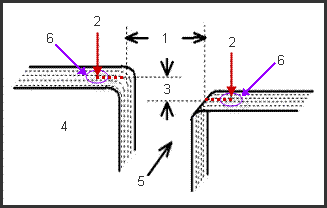

Diagram Flush & Gap
Klíč:
1 - Mezera
2 - Odsazení
3 - Zahlazení (negativní zahlazení je zobrazeno vlevo)
4 - Hlavní strana
5 - Vektor protnutí
6 - Mezera
„Hlavní“ strana je vždy nalevo od směru skenu/mezery.
Směr skenování je ovládán zadaným Vektorem protnutí a ne směrem laserového pruhu.
Směr skenování
(A) - Hlavní strana (B) - Skenovací pohyb
„Hlavní“ strana je vždy nalevo od Vektoru protnutí.
Příklad Zahlazení a mezery v Okně grafického zobrazení ukazující Vtlačení (červené přímky), Mezera (fialové kružnice), Hloubku (modrá přímka), Oblast horizontálního oříznutí (žluté přímky), Oblast vertikálního oříznutí (zelená), Vektor náhledu (modrá šipka) a Vektor protnutí (červená šipka).
