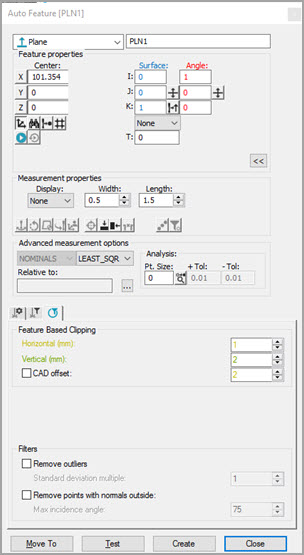

Dialogové okno Aut. prvek - Rovina
Jak vytvořit automatickou rovinu pomocí laserového snímače:
Otevřete dialogové okno Automatické prvky (Vložit | Prvek | Auto) a vyberte Rovinu.
Proveďte jedno z následujících:
Klikněte na CAD, čímž dáte rovině polohu a vektor. Ručně zadejte zbývající informace.
V okně grafického zobrazení použijte záložku Laser k přesunu stroje do středu místa roviny. Klikněte na tlačítko Odečíst bod z polohy (
). Ručně zadejte veškeré zbývající informace jako zobrazení, šířka, délka a další parametry.
Ručně zadejte všechny teoretické informace pro X, Y, Z, I, J, K, zobrazení, šířku, délku a další parametry.
Zadejte potřebné informace na záložkách Sada nástrojů sondy. Chcete-li zadat potřebné informace, procházejte vlastnostmi na záložkách Laserový sken, Filtrování laseru a Ořezání laseru.
Pokud je to žádoucí, klikněte na tlačítko Test k otestování prvku.
VAROVÁNÍ: Když toto uděláte, stroj se pohne. Abyste předešli zranění, zůstaňte mimo dosah stroje. Abyste předešli poškození hardwaru, spusťte stroj pomalou rychlostí.
Klikněte na Vytvořit a pak Zavřít.
