záložka Vlastnosti oblastí oříznutí laseru
Záložka Vlastnosti oblasti oříznutí laseru umožňuje nastavit parametry pro vyřazení dat mimo zadané oblasti v rámci zorného pole snímače. Tato vlastnost umožňuje ponechat pouze patřičná data.
Základní kámen: Velký zelený lichoběžník v Zobrazení laseru (viz níže), který představuje maximální zorné pole čidla. Oblast odstřižení je v rámci tohoto zorného pole.
Oblast odstřižení dle čidla: Menší zelený lichoběžník v rámci zorného pole čidla.

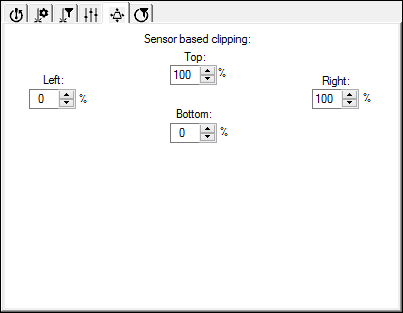

Do polí Nahoře, Vlevo, Vpravo a Dole lze nastavit hodnoty od 0 do 100 procent, které umožní kontrolu nad oblastí oříznutí. To umožní vyřadit nepotřebná data.
Když jsou hodnoty Spodní a Levá na 0 % a hodnoty Horní a Pravá jsou na 100 %, snímač ponechává všechna nasbíraná data, protože je oblast oříznutí stejná jako maximální zorné pole.
Příklad oříznutí dat pomocí hodnot Nahoře 85, Dole 85, Vlevo 15 a Vpravo 15
Oblast oříznutí můžete použít například při měření otvoru. Jelikož nebudete chtít, aby data ze sousedního otvoru zasahovala do výpočtu prvku, můžete mít pod kontrolou oblast, která bude oříznuta, vyřazením nechtěných dat.
