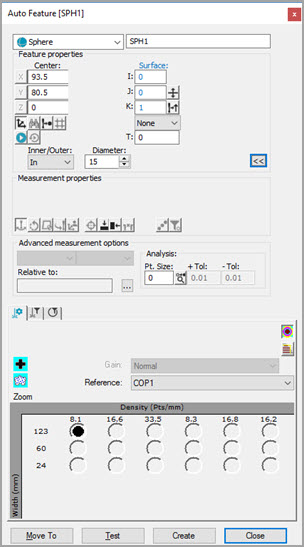

Dialogové okno aut. prvku - Koule
Jak změřit kouli pomocí laserového snímače:
Vstupte do dialogového okna Automatické prvky a vyberte Koule.
V poli Vnitřní/Vnějsí vyberte In nebo Out.
Proveďte jedno z následujících:
Klikněte na CAD, čímž dáte kouli polohu a vektor. Ručně zadejte zbývající informace.
V Okně grafického zobrazení použijte záložku Laser k přesunu stroje do místa koule. Dále v oblasti Vlastnosti prvku klikněte na tlačítko Číst bod z polohy (
). Ručně zadejte všechny zbývající informace jako hodnoty Vnitřní/Vnější, průměr, délku, a další parametry.
Ručně zadejte všechny teoretické informace pro X, Y, Z, I, J, K, hodnotu Vnitřní/Vnější, průměr a další hodnoty.
Zadejte potřebné informace na záložkách Sada nástrojů sondy. Chcete-li zadat informace, procházejte vlastnostmi na záložkách Laserový sken, Filtrování laseru a Ořezání laseru.
Pokud je to žádoucí, klikněte na tlačítko Test k otestování prvku.
VAROVÁNÍ: Když toto uděláte, stroj se pohne. Abyste předešli zranění, zůstaňte mimo dosah stroje. Abyste předešli poškození hardwaru, spusťte stroj pomalou rychlostí.
Klikněte na Vytvořit a pak Zavřít.
