Pro výpočet povrchového bodu laseru existují tři metody: Rovinná, Kulová a Rozšířený bod povrchu. Více informací k těmto metodám viz „Metody výpočtu“.

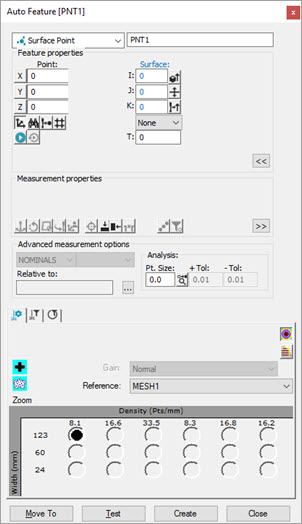

Dialogové okno Aut. prvek - Bod povrchu
Pro změření laserového bodu povrchu laserovým snímačem:
Otevřete dialogové okno Automatický prvek (Vložit | Prvek | Auto | Bod) a klikněte na Bod povrchu.
Proveďte jedno z následujících:
V Okně grafického zobrazení klikněte na CAD pro výběr místa a vektoru pro bod. Ručně zadejte zbývající informace.
V okně grafického zobrazení použijte záložku Laser k přesunu stroje do místa bodu. Dále v oblasti Vlastnosti prvku klikněte na tlačítko Číst bod z polohy (
). Ručně zadejte zbývající informace.
Ručně zadejte všechny teoretické informace pro hodnoty X, Y, Z, I, J, K, atd.
Zadejte potřebné informace do záložkách Panelu nástrojů sondy. Pravděpodobně budete chtít procházet záložkami Vlastnosti laserového skenu, Vlastnosti filtrování laseru a Vlastnosti oblasti oříznutí laseru pro zadání informací.
Pokud je to žádoucí, klikněte na tlačítko Test k otestování prvku.
VAROVÁNÍ: Když toto uděláte, stroj se pohne. Abyste předešli zranění, zůstaňte mimo dosah stroje. Abyste předešli poškození hardwaru, spusťte stroj pomalou rychlostí.
Klikněte na Vytvořit a pak Zavřít.
Více:
Text příkazového režimu bodu povrchu
